Wznoszenie budynku to proces, w którym każdy element konstrukcyjny odgrywa kluczową rolę w zapewnieniu jego stabilności, funkcjonalności oraz, co coraz ważniejsze, efektywności energetycznej. Szczególną uwagę w nowoczesnym budownictwie, zwłaszcza w kontekście domów pasywnych i energooszczędnych, należy zwrócić na strefę cokołu i fundamentu. To właśnie tutaj często dochodzi do znaczących strat ciepła, a także pojawiają się potencjalne problemy z wilgociącią i degradacją materiałów. Niniejszy artykuł zgłębia zagadnienia związane z detalami konstrukcyjnymi cokołu i fundamentu, skupiając się na rozwiązaniach izolacyjnych, materiałach oraz technologiach ich wykonania, z uwzględnieniem różnorodnych systemów budowy ścian.

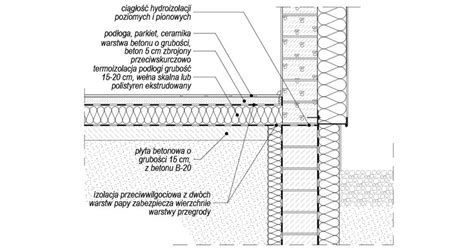

Izolacja Cieplna Cokołu: Bariera dla Utraty Energii
Cokół, jako widoczna część ściany zewnętrznej znajdująca się powyżej poziomu terenu, ale poniżej poziomu pierwszej kondygnacji, stanowi newralgiczny punkt w bilansie energetycznym budynku. Jego odpowiednie zaizolowanie jest kluczowe dla zapobiegania mostkom termicznym i minimalizowania strat ciepła. Różnorodność rozwiązań izolacyjnych cokołu zależy od typu konstrukcji ścian oraz przeznaczenia budynku.
W przypadku budynków podpiwniczonych, izolacja cieplna cokołu jest ściśle powiązana z izolacją ścian piwnic. Systemy takie jak izolacja cieplna cokołu budynku podpiwniczonego czy izolacja cieplna cokołu i ściany piwnicy wymagają zastosowania materiałów o podwyższonej odporności na wilgoć i ściskanie, takich jak płyty XPS (polistyren ekstrudowany). Rozwiązania te zapobiegają przenikaniu zimna z gruntu do wnętrza budynku oraz chronią konstrukcję przed przemarzaniem.
W kontekście budownictwa pasywnego, gdzie minimalizacja zużycia energii jest priorytetem, izolacja cieplna fundamentu i podłogi na gruncie staje się integralną częścią systemu izolacyjnego obejmującego również cokół. Wariant 2, często spotykany w domach pasywnych, zakłada kompleksowe podejście do izolacji tej strefy. Dodatkowe ocieplenie cokołu docieplanego budynku jest standardową praktyką, mającą na celu wyeliminowanie wszelkich potencjalnych mostków termicznych.

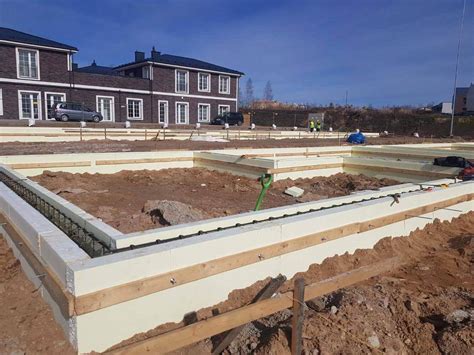

Szczególną uwagę należy zwrócić na zastosowanie systemów szalunku traconego, takich jak Finnfoam. Izolacja cieplna fundamentu z zastosowaniem systemu szalunku traconego Finnfoam oferuje innowacyjne rozwiązanie, gdzie elementy szalunku wykonane z pianki polistyrenowej stają się integralną częścią izolacji termicznej fundamentu. Materiały takie jak Finnfoam LB-300 i LS-300 są zaprojektowane specjalnie do tego celu, zapewniając wysoką izolacyjność oraz stabilność konstrukcji.
Izolacja cieplna cokołu ściany murowanej może być realizowana na różne sposoby. W przypadku podłoża z płyt Finnfoam, materiał ten stanowi doskonałą izolację zarówno dla fundamentu, jak i części cokołowej, zapewniając ciągłość izolacji termicznej. W przypadku ścian trójwarstwowych, izolacja cokołu ściany murowanej i piwnicy wymaga szczególnej uwagi na połączenia warstw i prawidłowe wykonanie detali.
Różnorodność Technologii Ścian a Detale Cokołu
Konstrukcja ściany zewnętrznej ma bezpośredni wpływ na sposób projektowania i wykonania cokołu. Różne technologie wznoszenia ścian wymagają specyficznych rozwiązań w strefie cokołu i połączenia z fundamentem.

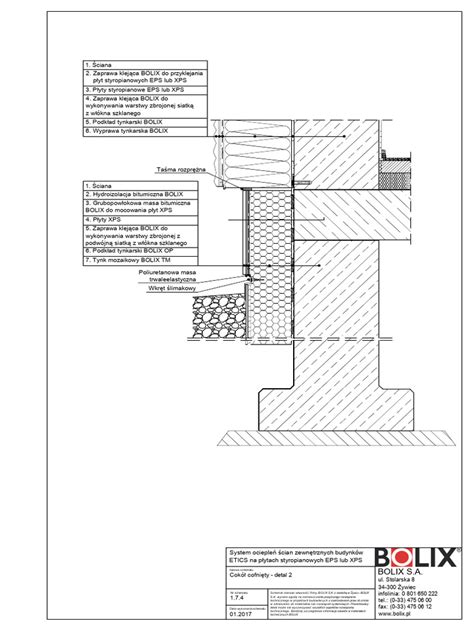

Ściany jednowarstwowe: W przypadku ścian jednowarstwowych, np. z bloczków typu SILKA E18 lub bloczków YTONG, izolacja cokołu często jest realizowana jako zewnętrzna warstwa docieplenia. Przykładem może być cofnięty cokół z okładziny lub tynku cokołowego, z zastosowaniem ścian nadziemnych YTONG o różnej grubości (np. 24 cm, 36,5 cm, 40 cm). Rozwiązanie to pozwala na uzyskanie estetycznego wykończenia i ochronę przed czynnikami atmosferycznymi.
Ściany dwuwarstwowe: W ścianach dwuwarstwowych, gdzie warstwa nośna jest oddzielona od warstwy izolacyjnej, cokół wymaga starannego wykonania, aby zapewnić ciągłość izolacji. Detal połączenia ściany zewnętrznej, dwuwarstwowej z bloków typu SILKA E18 ze ścianą piwnicy nieogrzewanej, pokazuje, jak ważne jest zintegrowanie izolacji obu stref.

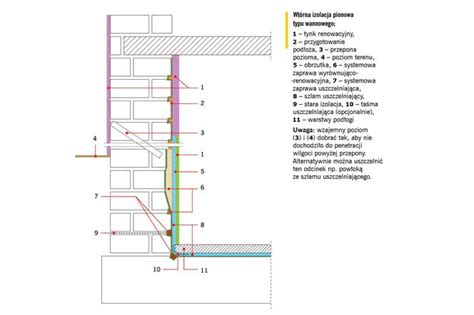

Ściany trójwarstwowe: Ściany trójwarstwowe, składające się z warstwy nośnej, izolacyjnej i elewacyjnej, oferują szerokie możliwości izolacyjne. Izolacja cokołu trójwarstwowej ściany murowanej i piwnicy może być zintegrowana z izolacją termiczną całego budynku. Technologie wznoszenia ścian, takie jak ściana szczelinowa, trójwarstwowa z bloków typu SILKA E18 i cegieł typu SILKA 1NF, wymagają precyzyjnego wykonania detali połączeń, w tym połączenia ściany z wentylowaną elewacją i cokołem.
Przykłady detali obejmują:
- Połączenie ściany z wentylowaną elewacją i cokołem: W tym przypadku kluczowe jest zapewnienie prawidłowej cyrkulacji powietrza w przestrzeni wentylowanej oraz ciągłości izolacji termicznej.
- Cofnięty cokół z klinkieru: Ten rodzaj wykończenia cokołu, stosowany w połączeniu ze ścianami YTONG, wymaga odpowiedniego zaprojektowania jego głębokości i połączenia z elewacją.
- Ściana szczelinowa, trójwarstwowa z bloków typu SILKA E18 i cegieł typu SILKA 1NF: Detale połączenia takiej ściany ze ścianą piwnicy (ogrzewaną lub nieogrzewaną) są kluczowe dla uniknięcia mostków termicznych.
Fundamenty i Ich Połączenie ze Ścianą
Sposób posadowienia budynku ma fundamentalne znaczenie dla jego stabilności i izolacyjności. Różne typy fundamentów wymagają odmiennych detali połączenia ze ścianą.

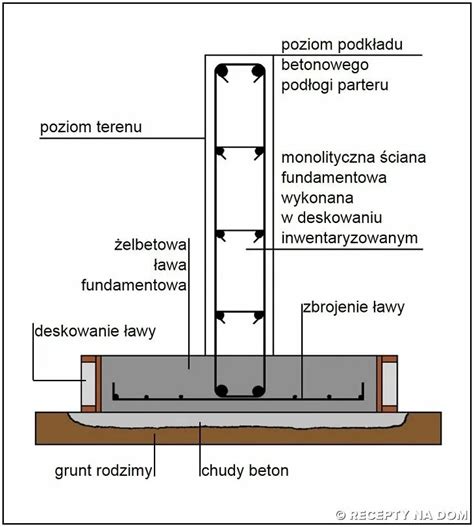

- Ława fundamentowa: Posadowienie na ławie fundamentowej jest jednym z najczęściej stosowanych rozwiązań. Detale takie jak "Posadowienie na ławie fundamentowej SILIKAT F25 gr. 50cm" czy "Oparcie ściany YTONG gr. 36,5 cm na ławie żelbetowej gr. 40 cm" pokazują, jak projektuje się połączenie ściany nośnej z fundamentem. Ważne jest tutaj również uwzględnienie warunków gruntowych, np. "Posadowienie na ławie fundamentowej - grunt o niskiej przepuszczalności".
- Płyta fundamentowa: Płyta fundamentowa stanowi monolityczną konstrukcję, która rozkłada obciążenia na całej powierzchni gruntu. Detale takie jak "Posadowienie na płycie fundamentowej" czy "Posadowienie na płycie fundamentowej SILIKAT F 25 gr. 50cm" ilustrują różne warianty jej wykonania. W przypadku gruntów o niskiej przepuszczalności, stosuje się specyficzne rozwiązania, aby zapewnić prawidłowe odprowadzenie wód opadowych i ochronę przed wilgociącią.
- Fundamenty z pustaków szalunkowych: Betonowe pustaki szalunkowe i fundamentowe stanowią system pozwalający na łatwe i szybkie wykonanie fundamentów, które następnie są wypełniane betonem.
Detale Połączeń i Konstrukcji Dachowych
Poza cokołem i fundamentem, istotne są również detale połączeń ścian z elementami konstrukcji dachowej oraz innymi elementami budynku.

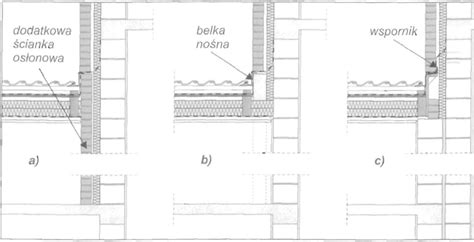

- Połączenie ściany z dachem: Różne rodzaje dachów i nachylenia połaci wymagają specyficznych rozwiązań w miejscu ich oparcia na ścianach. Przykłady obejmują:
- "Oparcie dachu na ścianie jednowarstwowej z ociepleniem gr. 18cm"
- "Oparcie dachu na ścianie szczelinowej gr. 25 +12+12"
- "Połać drewniana, kąt 15 (do 30) stopni, oparcie na ściance kolankowej" lub "na wieńcu stropowym"
- "Połać YTONG, płyty gr. 24 cm, prostopadłe do kalenicy, kąt 20 (do 30) stopni, oparcie na ściance kolankowej żelbetowej" lub "na żelbetowej płatwi kalenicowej"
Nadproża: Belki nadprozowe są niezbędne do przeniesienia obciążeń nad otworami okiennymi i drzwiowymi. Różne typy nadproży, takie jak "Belki nadprozowe TNN", "Belki nadprozy zespolonych TNB" czy "Nadproże okienne w ścianie dwuwarstwowej z bloków typu SILKA E18", są dostępne w różnych formatach, w tym jako modele 3D, ułatwiające projektowanie w systemach BIM.
Stropy: Rysunki CAD dotyczące stropów obejmują szeroki zakres rozwiązań, od stropów nad poziomem gruntu po stropy nad piwnicami. Detale połączeń stropów ze ścianami są kluczowe dla zapewnienia stabilności konstrukcji i izolacji termicznej.
Materiały Izolacyjne i Ich Zastosowanie
Wybór odpowiednich materiałów izolacyjnych jest kluczowy dla efektywności energetycznej i trwałości budynku. Wśród najczęściej stosowanych materiałów w kontekście cokołów i fundamentów znajdują się:
- Płyty XPS (polistyren ekstrudowany): Charakteryzują się niską nasiąkliwością, wysoką wytrzymałością na ściskanie i dobrą izolacyjnością termiczną. Są idealne do izolacji fundamentów, piwnic i cokołów.
- Płyty EPS (polistyren ekspandowany): Stosowane głównie do izolacji ścian zewnętrznych, ale w odmianach o podwyższonej gęstości mogą być używane również do izolacji cokołów.
- Pianka poliuretanowa (PUR/PIR): Oferuje bardzo dobrą izolacyjność termiczną i może być stosowana w formie płyt lub natrysku.
- Materiały mineralne (wełna skalna, wełna szklana): Choć powszechnie stosowane do izolacji dachów i ścian, ich zastosowanie w strefie cokołu i fundamentu jest ograniczone ze względu na narażenie na wilgoć. Wymagają odpowiednich zabezpieczeń.
Systemy szalunku traconego, takie jak Finnfoam, wykorzystują specjalistyczne odmiany polistyrenu ekstrudowanego, które pełnią podwójną rolę - szalunku i izolacji.
Rysunki CAD i Modele BIM w Projektowaniu
Dostępność rysunków CAD (formaty DWG, DXF, WMF, DWF) oraz modeli 3D (formaty RVT, RFA) od producentów materiałów budowlanych, takich jak XELLA Polska Sp. z o.o. czy H+H Polska, stanowi nieocenione wsparcie dla projektantów i wykonawców. Te zasoby pozwalają na precyzyjne odwzorowanie detali konstrukcyjnych, optymalizację rozwiązań i uniknięcie błędów wykonawczych.
Kolekcje takie jak "Rysunki CAD - cokoły", "Rysunki CAD - posadowienia", "Rysunki CAD - ściany" czy "Rysunki CAD - dachy" dostarczają gotowych rozwiązań dla wielu typowych sytuacji budowlanych. Integracja tych danych z systemami BIM (Building Information Modeling) umożliwia tworzenie kompleksowych modeli budynków, które ułatwiają koordynację prac, analizę energetyczną i zarządzanie projektem.
Zastosowanie materiałów takich jak bloczki SILKA E18 czy bloczki YTONG, a także systemów takich jak pustaki szalunkowe, jest ściśle powiązane z dostępnymi detalami konstrukcyjnymi, które można znaleźć w katalogach producentów. Dbałość o detale w strefie cokołu i fundamentu przekłada się bezpośrednio na jakość, trwałość i efektywność energetyczną całego budynku.
