Problemy z zaworem EGR w Mazda 6: Objawy, przyczyny i metody naprawy

Układy recyrkulacji spalin, znane szerzej jako EGR (Exhaust Gas Recirculation), stanowią integralną część nowoczesnych silników samochodowych od co najmniej ćwierćwiecza. Ich głównym celem jest redukcja emisji szkodliwych tlenków azotu (NOx) do atmosfery, co przyczynia się do ochrony środowiska i spełniania coraz bardziej restrykcyjnych norm emisji spalin. W szczególności w silnikach Diesla, które generują spaliny szczególnie bogate w NOx, system EGR odgrywa kluczową rolę. Wprowadzanie części spalin z powrotem do komory spalania obniża temperaturę procesu spalania, a tym samym znacząco redukuje powstawanie tych szkodliwych związków. Wraz z rozwojem technologii, do układów EGR zaczęto dodawać chłodnice EGR, które jeszcze skuteczniej obniżają temperaturę spalin przed ich ponownym wprowadzeniem do silnika. Mazda 6, zwłaszcza w wersjach wysokoprężnych 2.0 (w tym 2.0 MZR-CD) produkowanych w latach 2002-2007, jest modelem, w którym problemy z układem recyrkulacji spalin mogą pojawiać się stosunkowo często.

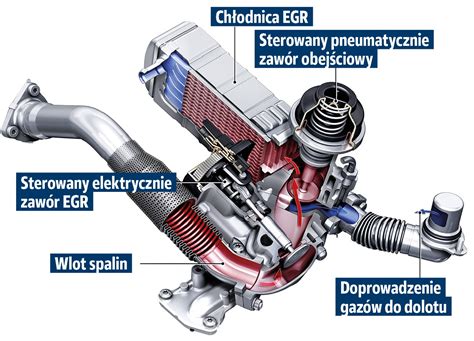

Jak działa układ EGR i chłodnica EGR?

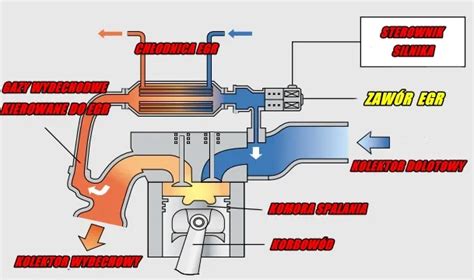

Podstawowa zasada działania zaworu EGR polega na cofaniu niewielkiej ilości spalin z układu wydechowego do układu dolotowego silnika. Spaliny te, mieszając się z powietrzem, obniżają zawartość tlenu w mieszance paliwowo-powietrznej. Mniejsza ilość tlenu skutkuje niższymi temperaturami spalania w komorze silnika. Niższa temperatura spalania to bezpośrednie przełożenie na mniejszą ilość powstających tlenków azotu (NOx). W silnikach benzynowych układ EGR stał się standardem już w latach 90. XX wieku, ale to w silnikach Diesla zyskał na znaczeniu ze względu na specyfikę ich spalin.

Chłodnica EGR, będąca stosunkowo nowszym elementem w porównaniu do samego zaworu, pełni rolę dodatkowego radiatora. Jej zadaniem jest schłodzenie spalin przed ich ponownym skierowaniem do komory spalania. Schłodzone spaliny są nie tylko mniej gorące, co dodatkowo obniża temperaturę spalania, ale także gęstsze. Większa gęstość pozwala na wprowadzenie większej ilości spalin do cylindrów, co jeszcze bardziej zmniejsza udział tlenu w mieszance i tym samym redukuje emisję NOx. Dodanie chłodnicy EGR może przyczynić się do zmniejszenia emisji tlenków azotu nawet o 70%.

W nowoczesnych silnikach zawory EGR są sterowane elektronicznie przez sterownik silnika, który na podstawie danych z różnych czujników decyduje o optymalnym momencie i stopniu otwarcia zaworu. Zawór EGR zazwyczaj pozostaje zamknięty na biegu jałowym oraz przy wysokich obrotach silnika, kiedy moc jest w pełni wykorzystywana. Otwiera się głównie podczas jazdy ze stałą prędkością lub przy niskich i średnich obrotach, kiedy zapotrzebowanie na moc jest mniejsze, a warunki sprzyjają powstawaniu NOx.

Przyczyny awarii chłodnicy i zaworu EGR

Chłodnica EGR, podobnie jak sam zawór, pracuje w niezwykle trudnych warunkach. Spaliny, które przez nią przepływają, są nie tylko rozgrzane do bardzo wysokich temperatur, ale także niosą ze sobą agresywne substancje chemiczne oraz cząstki stałe, takie jak sadza. Sadza, pod wpływem wilgoci, może zamienić się w gęsty, czarny szlam, który stopniowo zatyka kanały przepływu spalin. To właśnie nagromadzenie osadów i sadzy jest najczęstszą przyczyną awarii zaworu EGR, prowadząc do jego zablokowania w pozycji otwartej lub zamkniętej.

Chłodnica EGR ulega awarii na dwa główne sposoby:

1. Utrata drożności: Zatkanie kanałów przepływu spalin przez nagromadzoną sadzę uniemożliwia prawidłową cyrkulację spalin. Komputer pokładowy powinien poinformować o tym fakcie, sygnalizując problem z układem recyrkulacji.
2. Korozja i nieszczelność: Agresywne substancje zawarte w spalinach, a także produkty reakcji sadzy z wilgocią, mogą powodować korozję materiału chłodnicy. W skrajnych przypadkach może dojść do przerwania powłoki chłodnicy, co prowadzi do:
   • Wycieku płynu chłodniczego: Płyn chłodniczy może przedostawać się z płaszcza wodnego chłodnicy do kanałów spalinowych lub na zewnątrz.
   • Przedmuchu spalin do układu chłodzenia: Spaliny mogą przedostawać się do układu chłodzenia, powodując podwyższanie ciśnienia w układzie i możliwe przegrzewanie silnika.

W przypadku zaworu EGR, najczęstszym problemem jest jego zablokowanie spowodowane nagromadzeniem nagaru, będącego połączeniem paliwa i oleju. Zablokowany mechanizm nie może prawidłowo funkcjonować, co negatywnie wpływa na pracę silnika.

Objawy uszkodzonego zaworu lub chłodnicy EGR w Mazda 6

Objawy awarii układu EGR mogą być zróżnicowane i często mylone z innymi usterkami silnika. W przypadku Mazdy 6, zwłaszcza wersji z początku produkcji, pierwsze symptomy mogą pojawiać się stopniowo:

• Nierówne obroty silnika: Szczególnie po uruchomieniu zimnego silnika.
• Słabsze przyspieszenie: W dolnym zakresie obrotów silnik może reagować ospale na naciśnięcie pedału gazu.
• Sporadyczne szarpanie: Podczas spokojnej jazdy samochód może wykazywać tendencję do nierównego przyspieszania.
• Ciemniejszy dym z rury wydechowej: Szczególnie widoczny przy mocniejszym wciśnięciu pedału gazu, co w Dieslach jest objawem niepełnego spalania.
• Utrata mocy: Silnik może pracować wyraźnie słabiej niż zazwyczaj.
• Zapach spalin w kabinie: Może świadczyć o nieszczelności układu.
• Zwiększone zużycie paliwa: Nieprawidłowa praca EGR wpływa na efektywność spalania.
• Świecąca się kontrolka "Check Engine": Jest to jeden z najbardziej jednoznacznych sygnałów awarii, choć może wskazywać również na inne problemy.
• Problemy z uruchomieniem silnika: W skrajnych przypadkach silnik może mieć trudności z zapaleniem lub gasnąć zaraz po uruchomieniu, co jest efektem "zadławienia" silnika przez spaliny.

Szczególnie problematyczne bywa mylenie objawów uszkodzonej chłodnicy EGR z usterką uszczelki pod głowicą silnika. Wyciek płynu chłodniczego lub przedostawanie się spalin do układu chłodzenia może sugerować poważniejszą i znacznie droższą w naprawie awarię głowicy, podczas gdy przyczyną jest właśnie uszkodzona chłodnica EGR.

Diagnoza i naprawa uszkodzonego EGR

Pierwszym krokiem w diagnozie problemów z EGR jest dokładna inspekcja wizualna. Należy sprawdzić, czy w okolicach zaworu i chłodnicy nie ma świeżych śladów zabrudzeń, wycieków oleju lub płynu chłodniczego. Po demontażu osłony silnika warto zwrócić uwagę na stan przewodów dolotowych - w Mazda 6 bywa, że pęka krótki odcinek rury między intercoolerem a kolektorem dolotowym, powodując wyciek oleju.

W warsztatach diagnostyka zazwyczaj obejmuje:

1. Kontrolę parametrów pracy zaworu EGR: Za pomocą komputera diagnostycznego (np. VCDS dla grupy VAG, ale także uniwersalnych skanerów) sprawdza się, czy zawór otwiera się i zamyka zgodnie z założeniami sterownika.
2. Demontaż i ocenę stopnia zabrudzenia: Po zdemontowaniu zaworu i chłodnicy EGR mechanik ocenia stopień nagromadzenia sadzy i szlamu.
3. Sprawdzenie szczelności: Dokładna kontrola pod kątem ewentualnych nieszczelności i korozji.

Rodzaje naprawy zależą od rodzaju awarii:

• Zatkanie: Jeśli problemem jest jedynie zatkanie zaworu lub chłodnicy sadzą, skuteczne może być ich dokładne wyczyszczenie przy użyciu specjalistycznych środków. Warto przy tym pamiętać o wyczyszczeniu całego układu dolotowego, w tym kolektora ssącego.
• Uszkodzenie mechaniczne lub chemiczne: W przypadku korozji, pęknięcia lub uszkodzenia mechanicznego chłodnicy EGR, jedynym trwałym rozwiązaniem jest jej wymiana. Podobnie, jeśli oś zaworu EGR ma luzy lub korpus jest nieszczelny, konieczna staje się wymiana całego zaworu.

Samodzielna naprawa i konserwacja:

W przypadku starszych modeli Mazda 6, dostęp do zaworu EGR może być stosunkowo łatwy. Wówczas możliwe jest samodzielne jego wykręcenie i wyczyszczenie przy użyciu dedykowanych preparatów. Należy pamiętać o używaniu rękawiczek ochronnych, ponieważ wnętrze układu EGR jest zazwyczaj pokryte tłustą mazią. Warto również sprawdzić stan uszczelek i opasek zaciskowych, a w razie potrzeby je wymienić.

Regularne czyszczenie zaworu EGR, profilaktycznie co około 80 000 km, może znacznie przedłużyć jego żywotność i zapobiec poważniejszym awariom.

Wymiana czy czyszczenie?

Decyzja o wymianie czy czyszczeniu zaworu EGR zależy od kilku czynników:

• Koszt robocizny: Wymiana zaworu EGR może być kosztowna, zwłaszcza w autoryzowanych serwisach. Koszt samego elementu waha się od kilkuset do ponad tysiąca złotych, a do tego dochodzi koszt pracy mechanika.
• Stopień uszkodzenia: Jeśli zawór jest jedynie zabrudzony, czyszczenie może przynieść długotrwałe rezultaty. Jeśli jednak doszło do uszkodzenia mechanicznego, wymiana jest jedynym wyjściem.
• Dostępność części: Na rynku dostępnych jest wiele części zamiennych w przyzwoitych cenach, co może obniżyć koszt naprawy.
• Dostęp do elementu: W nowoczesnych samochodach, w tym w niektórych wersjach Mazdy 6, zawór EGR może być umieszczony w trudno dostępnym miejscu, co znacząco podnosi koszt robocizny.

W przypadku uszkodzonej chłodnicy EGR, zazwyczaj jedynym rozwiązaniem jest jej wymiana.

Usunięcie zaworu EGR - czy warto?

Choć usunięcie zaworu EGR może wydawać się kuszącą opcją, zwłaszcza w kontekście potencjalnych problemów i kosztów naprawy, należy pamiętać o konsekwencjach prawnych i technicznych. Usunięcie EGR nie jest legalne w większości krajów, ponieważ samochód przestaje spełniać wymogi homologacyjne dotyczące emisji spalin. Jazda z usuniętym EGR może skutkować problemami podczas przeglądu technicznego, a nawet wyższym spalaniem paliwa i stałym świeceniem kontrolki "Check Engine", jeśli sterownik silnika nie zostanie odpowiednio przeprogramowany. Z technicznego punktu widzenia, choć silnik może wydawać się mocniejszy po usunięciu EGR, długoterminowo wpływa to negatywnie na jego pracę i żywotność, a także na środowisko naturalne.

Podsumowując, problemy z zaworem i chłodnicą EGR w Mazda 6 mogą objawiać się na wiele sposobów, często mylących. Regularna konserwacja, szybka reakcja na pierwsze objawy usterki oraz właściwa diagnoza są kluczowe dla utrzymania silnika w dobrej kondycji i uniknięcia kosztownych napraw.
