Centralne Ogrzewanie: Jak Rozpoznać Zasilanie i Powrót oraz Rozwiązać Problemy z Grzejnikami

Instalacja centralnego ogrzewania, choć z pozoru prosta, kryje w sobie wiele niuansów, których nieznajomość może prowadzić do dyskomfortu cieplnego, zwiększonych rachunków za energię, a nawet uszkodzeń systemu. Jednym z fundamentalnych aspektów prawidłowego działania ogrzewania jest właściwe podłączenie grzejników, a w szczególności poprawne zidentyfikowanie i rozróżnienie rur zasilających i powrotnych. Błędne podłączenie, choć czasem trudne do zauważenia na pierwszy rzut oka, może znacząco obniżyć efektywność systemu i spowodować szereg problemów. Niniejszy artykuł ma na celu szczegółowe omówienie, jak samodzielnie sprawdzić, gdzie w instalacji znajduje się zasilanie, a gdzie powrót, oraz jakie kroki podjąć, gdy grzejnik nie działa poprawnie, ze szczególnym uwzględnieniem problemów z dolnym podłączeniem grzejników typu G500F.

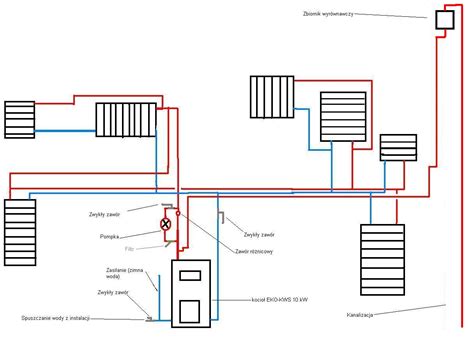

Różnice między zasilaniem a powrotem - Klucz do Zrozumienia Systemu

Zanim zagłębimy się w praktyczne aspekty diagnostyki, warto zrozumieć podstawową zasadę działania centralnego ogrzewania. System ten opiera się na obiegu czynnika grzewczego - najczęściej wody - która krąży między kotłem (źródłem ciepła) a grzejnikami (odbiornikami ciepła). Woda podgrzana w kotle jest transportowana do grzejników rurą zasilającą. Po oddaniu części swojego ciepła pomieszczeniu, schłodzona woda wraca do kotła rurą powrotną, aby ponownie zostać podgrzana. Ta ciągła cyrkulacja zapewnia utrzymanie komfortowej temperatury w budynku.

Różnica temperatur między zasilaniem a powrotem jest kluczowym wskaźnikiem efektywności systemu. W idealnych warunkach, woda wpływająca do grzejnika powinna być znacząco cieplejsza od tej, która z niego wypływa. Przykładem mogą być obserwacje użytkowników: "Ja obecnie puszczam na kaloryfery 32 stopnie a wraca mi 30, pompa obiegowa na 2" lub "u mnie zadana na kotle 57, powrót 47( ochrona przez pompę CWU ) na grzejniki lecą 32* w domu 24, czyli różnica wynosi 10". Taka kilkustopniowa różnica jest naturalna i świadczy o tym, że grzejnik prawidłowo oddaje ciepło. Z drugiej strony, sytuacja, w której "wraca mi 33.7" przy zadanej temperaturze 52 stopni, sugeruje problem z przepływem lub oddawaniem ciepła.

Jak Prosto Sprawdzić, Gdzie Jest Zasilanie, a Gdzie Powrót?

W przypadku grzejników z podłączeniem dolnym, identyfikacja zasilania i powrotu może być nieco bardziej skomplikowana niż w przypadku tradycyjnych grzejników z górnym podłączeniem. Samo dotykanie dwóch rur często nie daje jednoznacznej odpowiedzi, ponieważ "obydwie są ciepłe". Wynika to z faktu, że woda, nawet jeśli przepływa w niewłaściwym kierunku, wciąż jest ciepła. Istnieje jednak kilka skutecznych metod, które pomogą rozwiać wątpliwości.

Metoda na Dotyk (przy Włączonym Ogrzewaniu)

To najprostszy i najbardziej intuicyjny sposób. Gdy ogrzewanie działa, dotknij ostrożnie obu rur podłączonych do grzejnika. Rura zasilająca będzie wyraźnie cieplejsza, często wręcz gorąca, podczas gdy rura powrotna będzie odczuwalnie chłodniejsza. Należy jednak pamiętać, że ta metoda może być mniej skuteczna w przypadku słabo nagrzewających się grzejników lub systemów o niskiej różnicy temperatur między zasilaniem a powrotem.

Lokalizacja Zaworów

W większości nowoczesnych instalacji na rurze zasilającej montowana jest głowica termostatyczna (pokrętło z cyframi 1-5, którym regulujesz temperaturę). Zawór powrotny zazwyczaj nie posiada głowicy termostatycznej, a jedynie pokrętło odcinające lub śrubę regulacyjną. Lokalizacja głowicy termostatycznej jest silnym wskaźnikiem, że jest to strona zasilania.

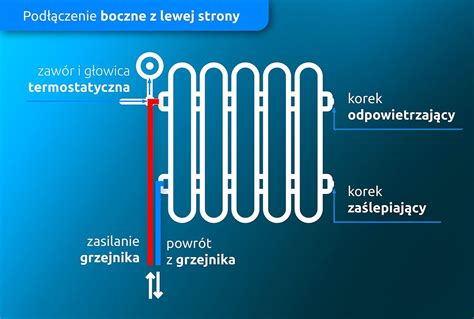

Położenie Rur

W typowych instalacjach rura zasilająca podłączona jest do górnej części grzejnika, a powrotna do dolnej. Uwaga! To nie jest reguła. Istnieją podłączenia krzyżowe lub dolne, gdzie obie rury wchodzą od dołu, tak jak w przypadku grzejników G500F z podłączeniem dolnym. W takim przypadku identyfikacja po położeniu rur może być myląca.

Wizualizacja Przepływu

Wyobraź sobie grzejnik jak jednokierunkową ulicę. Gorąca woda (zasilanie) to wjazd, a schłodzona (powrót) to wyjazd. Zrozumienie tej analogii pomaga w interpretacji obserwacji.

Problemy z Odpowietrzaniem i Nierównomiernym Grzaniem

Jednym z najczęstszych objawów nieprawidłowego działania grzejnika jest problem z odpowietrzaniem. Użytkownik zgłasza: "podczas próby odpowietrzania praktycznie z jednego grzejnika 15 żeberkowego nie leci woda". W normalnych warunkach, po otwarciu odpowietrznika najpierw powinien wydobyć się powietrze, a następnie zacząć płynąć woda. Brak wypływu wody może świadczyć o kilku problemach, w tym o zapowietrzeniu lub właśnie o błędnym podłączeniu.

Innym objawem jest nierównomierne nagrzewanie grzejnika. "Głównym objawem jest zimny dół grzejnika, podczas gdy góra jest ciepła, lub cały grzejnik pozostaje zimny mimo gorącej rury zasilającej." W przypadku grzejników z podłączeniem dolnym, zjawisko to może być potęgowane, jeśli zasilanie i powrót zostały zamienione. Woda, zamiast równomiernie rozprowadzać ciepło, może koncentrować się w dolnej części grzejnika, pozostawiając górę chłodną.

Odpowietrzanie Grzejnika na Powrocie - Metoda Interwencyjna

Gdy tradycyjne odpowietrzanie grzejnika na górze nie przynosi rezultatów, a podejrzewamy błędne podłączenie lub uwięzione powietrze w dolnej części, z pomocą przychodzi metoda odpowietrzania grzejnika na powrocie. Jest to procedura wymagająca ostrożności i odpowiedniego przygotowania.

Przygotowanie i Bezpieczeństwo

Przed przystąpieniem do jakichkolwiek prac przy instalacji CO, należy bezwzględnie pamiętać o kilku zasadach bezpieczeństwa:

1. Wyłącz źródło ciepła i pompę obiegową: Przejdź do kotłowni lub miejsca, gdzie znajduje się kocioł grzewczy i wyłącz go. Najważniejsze jest zatrzymanie pracy pompy obiegowej, która wymusza krążenie wody w układzie.
2. Poczekaj, aż woda w instalacji ostygnie: Nigdy nie wykonuj tej operacji na gorącej instalacji. Grozi to poważnym poparzeniem.
3. Przygotuj miejsce pracy: Rozłóż szmatki lub ręcznik pod grzejnikiem.
4. Znajomość ciśnienia: Zlokalizuj manometr (wskaźnik ciśnienia) na swoim kotle lub w jego pobliżu. Zanotuj aktualną wartość. Prawidłowe ciśnienie w zimnej instalacji w domu jednorodzinnym wynosi zazwyczaj od 1,0 do 1,5 bara.

Narzędzia Niezbędne do Pracy

Nie potrzebujesz specjalistycznego sprzętu. Podstawowe narzędzia to:

• Dwa klucze płaskie: To absolutna podstawa. Jeden klucz posłuży do przytrzymania korpusu zaworu (kontra), a drugi do poluzowania nakrętki śrubunku. Rozmiar kluczy zależy od Twojej instalacji, ale najczęściej są to rozmiary od 22 mm do 32 mm.
• Miska lub płaskie naczynie: Niezbędne do zebrania wody, która wypłynie z instalacji.

Procedura Odpowietrzania na Powrocie

1. Zamknij zawór termostatyczny na zasilaniu: Przekręć głowicę na pozycję „0” lub symbol gwiazdki (❄).
2. Zamknij zawór odcinający na powrocie: Zdejmij plastikowy kapturek ochronny. Użyj klucza imbusowego lub płaskiego śrubokręta, aby przekręcić śrubę regulacyjną w prawo (zgodnie z ruchem wskazówek zegara) aż do oporu. Zapamiętaj, o ile obrotów go przekręciłeś, aby później móc wrócić do pierwotnego ustawienia (jest to ważne dla tzw. ochrony powrotu, jeśli jest zastosowana).
3. Poluzuj śrubunek zaworu powrotnego: Zlokalizuj zawór powrotny (ten, który właśnie zamknąłeś). Nałóż jeden klucz płaski na korpus zaworu (bliżej ściany/podłogi), aby go unieruchomić. Bardzo powoli i ostrożnie przekręć klucz na śrubunku w lewo (przeciwnie do ruchu wskazówek zegara). Wystarczy niewielki ruch, często ćwierć obrotu lub mniej. Gdy tylko poluzujesz śrubunek, powinieneś usłyszeć charakterystyczny syk uchodzącego powietrza. Pozwól, aby wypłynęło trochę wody (zazwyczaj wystarczy kilkaset mililitrów). Obserwuj strumień.
4. Dokręć śrubunek: Używając tych samych dwóch kluczy, dokręć śrubunek, obracając go w prawo.
5. Odkręć zawór termostatyczny na zasilaniu: Ustawiając głowicę na pożądaną temperaturę (np. 3).
6. Sprawdź ciśnienie w instalacji: Podejdź do kotła i sprawdź ciśnienie na manometrze. Prawdopodobnie spadło. W razie potrzeby uzupełnij wodę w instalacji do zalecanego poziomu.
7. Obserwuj miejsce pracy: Obserwuj przez kilka minut miejsce, w którym pracowałeś, aby upewnić się, że nie ma żadnych wycieków.

Błędne Podłączenie Zasilania i Powrotu - Konsekwencje i Rozwiązania

Zamiana miejscami zasilania i powrotu w grzejniku może mieć poważne konsekwencje dla efektywności ogrzewania. "Tak, zamiana zasilania i powrotu w grzejniku może obniżyć efektywność ogrzewania oraz utrudnić regulację temperatury. Najczęstsze skutki to słabsze grzanie, nierównomierne nagrzewanie, hałas w instalacji i nieprawidłowa praca zaworu termostatycznego."

Skutki Błędnego Podłączenia

• Obniżona Efektywność Grzewcza: "Grzejniki są zaprojektowane tak, aby gorąca woda wchodziła od strony zaworu termostatycznego, równomiernie rozprowadzając ciepło po całej powierzchni. Jeśli kierunek przepływu zostanie odwrócony, ciepła woda zamiast skutecznie ogrzewać całą powierzchnię grzejnika, może koncentrować się w jego dolnej części, przez co wydajność spada nawet o 50%."
• Nierównomierne Nagrzewanie: "Prawidłowo podłączony grzejnik nagrzewa się równomiernie od góry do dołu. Jeśli jednak zasilanie i powrót zostaną zamienione, ciepła woda może nie rozchodzić się prawidłowo, przez co grzejnik będzie ciepły jedynie w niektórych miejscach."
• Hałasy w Instalacji: "Odwrócony przepływ może powodować pojawienie się nieprzyjemnych dźwięków, takich jak szumy, gwizdy czy bulgotanie. Wynika to z faktu, że woda przepływa w sposób niezgodny z założeniami konstrukcyjnymi, powodując zaburzenia ciśnienia i przepływu." Charakterystyczne "bulgotanie" nie zawsze oznacza zapowietrzenie.
• Nieprawidłowa Praca Zaworu Termostatycznego: "Przy odwróconym przepływie zawór termostatyczny może działać nieprawidłowo w sposób, który całkowicie zaburza komfort cieplny. Jego praca staje się nieprecyzyjna, co oznacza, że regulacja temperatury może nie działać wcale lub reagować w sposób nieprzewidywalny na ustawienia użytkownika."

Rozwiązania Problemu Błędnego Podłączenia

Istnieje kilka sposobów na skorygowanie błędu błędnego podłączenia:

• Zamiana Przewodów w Rozdzielaczu: "Jeśli system grzewczy jest wyposażony w rozdzielacz, a dostęp do rur jest łatwy, można zamienić przewody zasilania i powrotu w centralnym punkcie instalacji." Jest to rozwiązanie stosunkowo proste, jeśli jest dostęp do rozdzielacza.
• Specjalne Zawory Przyłączeniowe (Zawory Krzyżowe): "Jeśli nie mamy dostępu do rozdzielacza lub jest to trudne, można zastosować specjalne zawory przyłączeniowe odwracające kierunek przepływu wody (tzw. zawory krzyżowe). Pozwalają one skorygować błąd bez konieczności demontażu całej instalacji czy przeróbek budowlanych."
• Grzejniki z Fabrycznie Odwróconymi Przyłączami: "REGULUS-system oferuje grzejniki z fabrycznie odwróconymi przyłączami. Jest to rozwiązanie dedykowane dla inwestorów, którzy nie chcą ingerować w istniejącą instalację, a zależy im na zachowaniu estetyki i pełnej efektywności grzewczej bez dodatkowych zaworów korygujących."

Inne Potencjalne Przyczyny Problemów z Grzejnikami

Jeśli po sprawdzeniu podłączenia i przeprowadzeniu procedury odpowietrzania grzejnik nadal nie działa poprawnie, problem może leżeć gdzie indziej:

• Zamulenie lub Zakamienienie Grzejnika/Zaworu: "Wieloletnie osady (tzw. kamień kotłowy, muł) mogą blokować przepływ wody. W takim przypadku konieczne może być profesjonalne płukanie grzejnika lub całej instalacji. Czasami pomaga też zdjęcie grzejnika i przepłukanie go pod ciśnieniem."
• Uszkodzona Uszczelka w Śrubunku: "Problem prawdopodobnie dotyczy całej instalacji, a nie pojedynczego grzejnika." W przypadku wycieku z miejsca połączenia, może być konieczna wymiana uszczelki.
• Problemy z Całą Instalacją: Niskie ciśnienie w instalacji, nieprawidłowa praca pompy obiegowej, czy problemy z kotłem mogą wpływać na działanie poszczególnych grzejników. "Upewnij się, że pompa pracuje (powinna być ciepła i lekko wibrować)."
• Naturalna Różnica Temperatur: "Delikatna różnica temperatur jest normalna - woda, przepływając, oddaje ciepło." Jeśli różnica jest niewielka, a grzejnik grzeje, niekoniecznie jest to problem.

Profilaktyka - Zapobieganie Problemom z Ogrzewaniem

Odpowietrzanie to leczenie objawów, ale warto też zadbać o profilaktykę, aby problem nie powracał co sezon.

• Kontroluj ciśnienie w instalacji: Utrzymuj ciśnienie na zalecanym przez producenta kotła poziomie (zazwyczaj 1,0-1,5 bara).
• Dbaj o naczynie wzbiorcze: W instalacjach zamkniętych kluczową rolę odgrywa naczynie wzbiorcze (przeponowe). Z czasem może z niego uciec powietrze z poduszki ciśnieniowej.
• Stosuj inhibitory korozji: To specjalne preparaty chemiczne dodawane do wody w instalacji, które zapobiegają korozji i osadzaniu się kamienia.
• Sprawdzaj odpowietrzniki automatyczne: Wiele instalacji posiada automatyczne odpowietrzniki zamontowane w najwyższych punktach (np. przy kotle lub na pionach). Warto upewnić się, że działają poprawnie.

Profesjonalna Pomoc - Kiedy Warto Ją Wezwać?

Metoda odpowietrzania grzejnika na powrocie, choć niezwykle skuteczna, jest rozwiązaniem na specyficzny i dość rzadki problem. Jeśli wykonujesz ją prawidłowo, a grzejnik wciąż nie działa, nie wahaj się skorzystać z pomocy doświadczonego hydraulika. Czasem profesjonalna diagnoza pozwala zaoszczędzić wiele czasu, nerwów i uniknąć poważniejszych awarii. Pamiętaj, że błędy w instalacji centralnego ogrzewania, szczególnie te związane z montażem, mogą być trudne do naprawy i kosztowne. Właściwe wykonanie instalacji, uwzględniające m.in. projekt, dobór materiałów, odpowiednią izolację rur oraz prawidłowe podłączenie każdego elementu, jest kluczowe dla efektywnego i bezpiecznego działania systemu przez lata.
