Centralne Ogrzewanie Grawitacyjne: Klucz do Ciepła bez Prądu

Centralne ogrzewanie grawitacyjne, choć może wydawać się reliktem przeszłości, nadal stanowi solidne i niezawodne rozwiązanie, szczególnie w starszym budownictwie. Jego podstawowa zasada działania opiera się na naturalnym zjawisku fizycznym - różnicy gęstości wody w zależności od jej temperatury, co generuje samoistny obieg czynnika grzewczego bez potrzeby użycia elektrycznych pomp. Woda podgrzana w kotle staje się lżejsza i unosi się w pionowych rurach zasilających do grzejników, oddając ciepło. Następnie, ochłodzona i cięższa, opada rurami powrotnymi z powrotem do kotła, by ponownie zostać podgrzana. Ten prosty, ale skuteczny cykl zapewnia ogrzewanie całego budynku.

Zasada Działania i Kluczowe Komponenty

Podstawą działania systemu grawitacyjnego jest wykorzystanie zjawiska zmiany gęstości wody wywołanej zmianą jej temperatury. Gorąca woda, mając mniejszą gęstość, naturalnie wznosi się ku górze, podczas gdy zimniejsza, gęstsza woda opada. Ten proces napędza obieg w instalacji.

Instalacja grawitacyjna może być wykonana z rozdziałem górnym lub dolnym. W systemie z rozdziałem dolnym, przewody rozprowadzające gorącą wodę prowadzone są w piwnicy budynku. Główny pion instalacji doprowadza gorącą wodę na poddasze, skąd jest ona rozprowadzana do poszczególnych grzejników. Ten typ instalacji jest często spotykany w starszych budynkach, gdzie kotłownia znajduje się na najniższym poziomie.

Z kolei w systemie z rozdziałem górnym, woda transportowana jest pionem do najwyższego punktu instalacji. Tam następuje rozgałęzienie i doprowadzenie ciepłej wody do grzejników, zazwyczaj zasilanych z góry. Ten wariant jest stosowany w budynkach z poddaszem nieużytkowym lub gdy kotłownia zlokalizowana jest na wyższym poziomie. W tym rozwiązaniu piwnice mogą być mniej nagrzane w porównaniu do ogrzewania z rozdziałem dolnym.

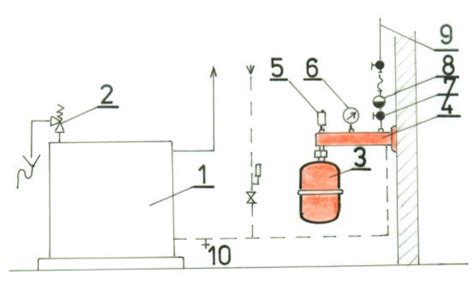

Kluczowym elementem zabezpieczającym instalację grawitacyjną jest otwarte naczynie wzbiorcze. Jest to zbiornik bezciśnieniowy, połączony z atmosferą, którego zadaniem jest przejęcie zwiększonej objętości wody w instalacji centralnego ogrzewania na skutek wzrostu jej temperatury. Gdy temperatura wody (czynnika grzewczego) na zasilaniu nie przekracza 60°C, objętość krążącej wody wzrasta o około 2%. Przy temperaturze osiągającej 95°C, wzrost objętości wynosi około 4%. Naczynie wzbiorcze powinno być umieszczone na najwyższej kondygnacji budynku, nad źródłem ciepła, z pionowym prowadzeniem rury bezpieczeństwa. Rura bezpieczeństwa łączy najwyżej położoną część przestrzeni wodnej kotła z przestrzenią powietrzną naczynia wzbiorczego, wprowadzona do niego powyżej rury przelewowej. Na rurze bezpieczeństwa nie wolno montować żadnej armatury.

Spadki i Ułożenie Rur - Klucz do Efektywności

W systemach grawitacyjnych prawidłowe ułożenie rur jest absolutnie kluczowe dla zapewnienia właściwego obiegu wody. Przewody poziome, które biegną od pionów do grzejników, muszą zostać wykonane ze spadkiem liniowym. Zalecany spadek wynosi minimum 3 mm na metr bieżący rury, choć niektórzy specjaliści sugerują nawet 5 mm na metr. Ten niewielki spadek zapewnia, że chłodniejsza woda wracająca z grzejnika będzie swobodnie spływać w kierunku kotła, nie tworząc zastojów ani "poduszek" powietrznych.

W przypadku, gdy rura powrotna od grzejników znajduje się nieco wyżej (np. o 2 cm) niż wyjście powrotne z pieca, może to stanowić wyzwanie dla obiegu grawitacyjnego. Choć niewielka różnica wysokości na krótkim odcinku może nie być krytyczna, dłuższe odcinki rury biegnące "pod górkę" znacząco utrudniają przepływ wody. W dyskusjach na forach internetowych dotyczących ogrzewania grawitacyjnego, użytkownicy często podkreślają, że nawet niewielka różnica 2 cm na wyjściu powrotnym pieca może negatywnie wpłynąć na przepływ, zwłaszcza jeśli odcinek ten jest dłuższy. W takich sytuacjach często sugeruje się skucie części wylewki betonowej, aby wyrównać poziom i zapewnić prawidłowy spadek rury powrotnej do pieca. Unikanie montażu rury powrotnej "pod górkę" jest fundamentalne dla poprawnego działania systemu grawitacyjnego.

Rury zasilające, czyli te doprowadzające gorącą wodę do grzejników, zazwyczaj prowadzone są z lekkim spadkiem w kierunku grzejników, co ułatwia odpowietrzanie. Woda ciepła wpływa do grzejników pionowo z góry.

Zalety i Wady Ogrzewania Grawitacyjnego

Zalety:

• Niezawodność i niezależność od prądu: Największą zaletą ogrzewania grawitacyjnego jest jego praca bez urządzeń elektrycznych wymuszających przepływ wody. Jest to szczególnie ważne w miejscach, gdzie częste są przerwy w dostawie energii elektrycznej. System działa niezawodnie nawet podczas awarii prądu.
• Niskie koszty eksploatacji: Brak konieczności zakupu i konserwacji pomp obiegowych oraz niższe zużycie energii (brak poboru prądu przez pompę) przekładają się na niższe koszty eksploatacyjne.
• Prostota konstrukcji: System jest prostszy w budowie i mniej podatny na awarie związane z elektroniką czy mechaniką pomp.
• Długa żywotność: Instalacje grawitacyjne, wykonane z odpowiednich materiałów, mogą służyć przez wiele dziesięcioleci. Dane rynkowe z 2025 roku wskazują, że średnia żywotność takiej instalacji wynosi 30-50 lat, w porównaniu do 20-30 lat dla systemów pompowych, gdzie pompa wymaga wymiany co 10-15 lat.
• Cicha praca: Brak pracującej pompy oznacza znacznie niższy poziom hałasu w porównaniu do systemów pompowych.
• Akumulacja ciepła: Duża bezwładność układu, wynikająca z większej ilości wody w instalacji, oznacza, że grzejniki dłużej oddają ciepło po wyłączeniu kotła.

Wady:

• Duże średnice rur: Aby woda mogła pokonać opory przepływu wywołane tarciem w rurach, instalacje grawitacyjne wymagają rur o znacznie większych średnicach (często 1 cal lub więcej) niż instalacje pompowe. Prowadzi to do wyższych kosztów inwestycyjnych i może być kłopotliwe w montażu, szczególnie w istniejących budynkach.
• Wymogi dotyczące montażu: Konieczność zachowania spadków liniowych na rurach poziomych oraz specyficzne wymagania co do prowadzenia instalacji mogą ograniczać swobodę aranżacji wnętrz i utrudniać estetyczne ukrycie przewodów.
• Ograniczony zasięg i zastosowanie: System grawitacyjny najlepiej sprawdza się w mniejszych instalacjach, gdzie odległość źródła ciepła od najdalszego grzejnika nie przekracza około 25 metrów, a różnica wysokości między kotłem a najniżej położonym grzejnikiem wynosi co najmniej 2 metry.
• Wykluczenie ogrzewania podłogowego: Ze względu na specyfikę obiegu i konieczność stosowania dużych spadków, system grawitacyjny jest nieodpowiedni do wykonania ogrzewania podłogowego.
• Większa bezwładność: Choć dłuższe oddawanie ciepła może być zaletą, to długi czas nagrzewania instalacji przy rozruchu jest wadą. System wolniej reaguje na zmiany temperatury w kotle, co utrudnia precyzyjną regulację i może prowadzić do marnotrawstwa paliwa.
• Wymagane naczynie wzbiorcze otwarte: Otwarte naczynie wzbiorcze, choć proste, zwiększa kontakt wody z powietrzem, co może przyspieszać proces korozji rur.

Porównanie z Instalacją Pompową

W odróżnieniu od systemu grawitacyjnego, w instalacji pompowej przepływ wody wymuszony jest przez pompę obiegową. Pompa ta pokonuje opory przepływu wody w instalacji, umożliwiając zastosowanie rur o mniejszych średnicach, co obniża koszty inwestycyjne. Instalacje pompowe cechują się mniejszą bezwładnością, szybszym nagrzewaniem i łatwiejszą regulacją temperatury za pomocą zaworów termostatycznych. Dają również większą swobodę w montażu grzejników (mogą być zainstalowane poniżej kotła) i rozprowadzeniu przewodów.

Jednakże, instalacje pompowe są uzależnione od zasilania energią elektryczną, a praca pompy generuje dodatkowy hałas. Nowoczesne kotły gazowe, jak np. kocioł auroCOMPACT, są często konstruowane z myślą o pracy w instalacjach pompowych w systemie zamkniętym. Próba zastosowania ich w starej instalacji grawitacyjnej może wymagać przeróbek lub poszukiwania specyficznych modeli kotłów.

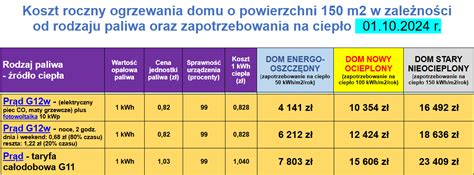

W kontekście kosztów, dane z 2025 roku pokazują, że koszt instalacji pompowej jest zazwyczaj wyższy niż grawitacyjnej, zarówno przy tworzeniu nowego systemu, jak i przy modernizacji starszych instalacji.

Kiedy Wybrać Ogrzewanie Grawitacyjne?

System grawitacyjny jest idealnym rozwiązaniem dla:

• Budynków starszych, gdzie modernizacja pod kątem systemu pompowego byłaby zbyt kosztowna lub technicznie skomplikowana.
• Domów z częstymi przerwami w dostawie prądu, gdzie niezawodność jest priorytetem.
• Małych instalacji, gdzie odległości między kotłem a grzejnikami nie są zbyt duże.
• Osób ceniących prostotę, niezawodność i niskie koszty eksploatacji ponad szybkość reakcji systemu.

W przypadku modernizacji budynku, warto rozważyć koszty i korzyści obu rozwiązań. Dla wielu użytkowników, zwłaszcza w starszym budownictwie, zachowanie lub renowacja istniejącego systemu grawitacyjnego może okazać się bardziej opłacalna i praktyczna niż jego całkowita przebudowa na system pompowy. Dbałość o odpowiednie spadki rur, właściwy dobór komponentów i staranne wykonanie instalacji to klucz do cieszenia się komfortem cieplnym przez długie lata, niezależnie od pogody i dostaw prądu.

Projektowanie i Montaż: Praktyczne Wskazówki

Samodzielne wykonanie instalacji centralnego ogrzewania grawitacyjnego jest możliwe, ale wymaga precyzyjnego planowania i staranności.

1. Obliczenie Zapotrzebowania Cieplnego: Pierwszym krokiem jest dokładne określenie zapotrzebowania na ciepło dla każdego pomieszczenia, biorąc pod uwagę jego wielkość, izolację ścian, okien i dachu. Typowe wartości dla starszych, nieocieplonych budynków mogą wynosić od 100 do nawet 150 W/m².
2. Dobór Kotła: Kocioł powinien mieć moc odpowiednią do zapotrzebowania cieplnego budynku, z niewielkim zapasem (ok. 10-15%). W systemach grawitacyjnych najlepiej sprawdzają się kotły na paliwo stałe (węgiel, drewno, pellet) o dużej pojemności wodnej i niskich oporach przepływu. Kocioł powinien być umieszczony w najniższym punkcie instalacji.
3. Dobór Grzejników: Moc grzejników dobiera się indywidualnie dla każdego pomieszczenia, aby zapewnić odpowiednią temperaturę. Warto rozważyć grzejniki żeliwne, które charakteryzują się dużą bezwładnością cieplną i długo oddają ciepło.
4. Układanie Rur: To kluczowy etap. Rury zasilające powinny być prowadzone z lekkim spadkiem w kierunku grzejników, a rury powrotne z wyraźnym spadkiem w kierunku kotła. Należy unikać wszelkich spadków "pod górkę" w rurach powrotnych. Średnica rur zasilających i powrotnych powinna być odpowiednio duża (często 1 cal lub więcej), aby zminimalizować opory przepływu.
5. Montaż Naczynia Wzbiorczego: Naczynie wzbiorcze otwarte musi być zamontowane w najwyższym punkcie instalacji, zapewniając swobodny dopływ i przelew wody.
6. Próby i Uruchomienie: Po zakończeniu montażu, instalację należy napełnić wodą i odpowietrzyć. Następnie przeprowadzić próbę szczelności i uruchomić kocioł, obserwując pracę systemu i temperaturę.

Pamiętaj, że nawet niewielkie błędy w projektowaniu lub montażu mogą znacząco wpłynąć na efektywność ogrzewania grawitacyjnego. W przypadku wątpliwości, warto skorzystać z pomocy doświadczonego instalatora.
