Zbrojenie w Systemach CAD: Kompleksowe Narzędzia i Funkcjonalności Modułu e-CAD Żelbet

Projektowanie konstrukcji żelbetowych wymaga precyzji i efektywności, a nowoczesne oprogramowanie CAD stanowi kluczowe narzędzie wspierające ten proces. Szczególnie istotne staje się zbrojenie, które decyduje o wytrzymałości i bezpieczeństwie budowli. Moduł e-CAD Żelbet, będący rozszerzeniem popularnych programów typu CAD, oferuje zaawansowane funkcje dedykowane właśnie pracy ze zbrojeniem, umożliwiając jego dynamiczne tworzenie, modyfikację i szczegółowe opisywanie.

Dynamiczne Obiekty Zbrojenia i Ich Edycja

Podstawą pracy z modułem e-CAD Żelbet są obiekty dynamicznego zbrojenia. Charakteryzują się one tym, że można na nich wykonywać wiele operacji przy użyciu dedykowanych narzędzi. W oknach dialogowych, gdzie znajdują się te narzędzia, po ich aktywacji użytkownik uzyskuje dostęp do szerokiego wachlarza możliwości.

Każdy obiekt na widoku posiada zbiór cech, które są edytowalne w dedykowanym oknie właściwości (Widok > Właściwości). Cechy te pozwalają zarówno na modyfikację parametrów odpowiadających za reprezentację graficzną, takich jak kolor, wysokość tekstu czy czcionka, jak i parametrów obliczeniowych, na przykład długość, średnicę czy typ haka.

Szczególną uwagę zasługuje sposób edycji długości prętów. Podobnie jak w przypadku innych operacji, długości prętów podane są metodą B po osi pręta, co jest zgodne z normą PN-EN ISO 3766:2006. W oknie właściwości użytkownik ma możliwość zmiany średnicy, typu haka oraz długości pręta. Graficzna modyfikacja zbrojenia jest również możliwa poprzez uchwyty. Środkowy punkt uchwytu umożliwia zmianę położenia pręta wzdłuż osi elementu. Pozostałe dwa uchwyty pozwalają na wydłużanie pręta, przy czym należy zaznaczyć, że jest on przedłużany w taki sposób, że punkt środkowy pręta nie zmienia swojego położenia.

Menadżer Zapisz/Wczytaj - Zarządzanie Konfiguracją Zbrojenia

Efekt posługiwania się Menadżerem Zapisz/Wczytaj jest taki, jakbyśmy zamrażali dowolną kombinację wartości pól edycyjnych, list rozwijalnych, ustawień przełączników, itd. Ta funkcjonalność pozwala na zapisanie i ponowne wczytanie predefiniowanych konfiguracji ustawień, co znacząco przyspiesza pracę przy powtarzalnych zadaniach projektowych. Umożliwia to szybkie przywrócenie wcześniejszych ustawień lub przeniesienie ich na inny projekt.

Specyficzne Narzędzia dla Różnych Elementów Konstrukcji

Moduł e-CAD Żelbet oferuje dedykowane narzędzia dla różnych typów elementów konstrukcji żelbetowych.

Belki Żelbetowe

Dla belek żelbetowych dostępna jest dodatkowa zakładka "Edycja zbrojenia". Opcje znajdujące się na tej zakładce pozwalają na graficzną modyfikację zbrojenia oraz przygotowanie rysunku do eksportu do plików w formatach rysunkowych AutoCAD (DXF i DWG).

Istnieje również okno umożliwiające wygenerowanie i wstawienie do rysunku dowolnego przekroju belki w oparciu o wprowadzone parametry. Użytkownik ma możliwość swobodnej konfiguracji belki, w tym wyboru rodzaju i typu strzemion oraz indywidualnego określania parametrów dla każdej z siedmiu sekcji prętów.

Słupy Żelbetowe

Podobnie jak w przypadku belek, dla słupów żelbetowych dostępna jest zakładka "Edycja zbrojenia". Program, na podstawie wprowadzonych danych, wrysowuje przekrój słupa, wymiaruje strzemię i opisuje poszczególne pręty. W oknie dialogowym określa się parametry trzech typów prętów zbrojenia.

W przypadku słupów, gdzie nie ma wsporników, punkty P1 i P2 zostały wskazane w tym samym miejscu, co umożliwia poprawne zbrojenie.

Płyty i Ściany

Dla płyt i ścian dostępny jest opis zbrojenia zgodny z normą PN-EN ISO 3766:2006 „Rysunek budowlany”. Użytkownik może również skorzystać z okna dialogowego rysowania dowolnego zbrojenia płyty pomiędzy wskazanymi punktami na ekranie, według zdefiniowanych reguł.

Otwory Okienne i Drzwiowe

Zbrojenie otworów jest przedstawione jako banalnie proste. Użytkownik dokonuje wyboru jednego z kilku sposobów rozkładu strzemion oraz określa ich ilość w każdej z trzech stref rozkładu. W przypadku otworów okiennych, użytkownik wskazuje na ekranie cztery narożniki otworu okiennego. Analogicznie, dla otworów drzwiowych, wskazuje się cztery narożniki otworu drzwi.

Schody

Projekt zbrojenia schodów można wykonać przy pomocy narzędzi z nakładki e-CAD Żelbet, co potwierdzają liczne przykłady projektów.

Automatyzacja Wymiarowania i Opisów

Jedną z kluczowych zalet modułu e-CAD Żelbet jest automatyczne tworzenie odpowiednich, dopasowanych stylów wymiarowych, uzależnionych od aktualnej skali i jednostki e-CAD. Eliminuje to potrzebę ręcznego dostosowywania wymiarów, co jest czasochłonne i podatne na błędy.

Każde ze strzemion, dzięki zaznaczeniu pola "odegnij i wymiaruj", może być wrysowane również w formie opisowej, co ułatwia czytelność rysunku.

Zarządzanie Elementami na Rysunku

Opcje znajdujące się w oknach dialogowych umożliwiają aranżację elementów w przestrzeni rysunkowej. Dla elementów związanych z elewacją, takich jak pręty wyrzucone, wykresy czy linie wymiarowe, możliwa jest zmiana położenia wzdłuż osi elementu. Natomiast dla pozostałych elementów, takich jak teksty, przekroje czy tabele zbrojenia, możliwe jest dowolne ułożenie na rysunku.

Kompatybilność i Licencjonowanie

Moduł e-CAD Żelbet jest kompatybilny z popularnymi platformami rysunkowymi, takimi jak ZWCAD, ZWCAD+ Plus, AutoCAD, GstarCAD czy BricsCAD. Umożliwia to wydruk projektów wykonanych przy użyciu nakładki, zachowując spójność, estetykę i czytelność efektu działania.

Dla użytkowników zainteresowanych tym rozwiązaniem, istnieje możliwość uzyskania jednego uniwersalnego klucza e-CAD USB do wszystkich nakładek firmy. Wystarczy poinformować o tym przy zakupie kolejnej nakładki.

Zaawansowane Funkcje i Użyteczność

• Tabelaryczna zmiana cech: Umożliwia jednoczesną modyfikację wielu parametrów w oknie dialogowym "Właściwości".
• Kopiowanie i przesuwanie obiektów: Możliwe jest kopiowanie i przesuwanie dowolnych obiektów wzdłuż osi X i Y, z jednoczesnym blokowaniem wsporników, co usprawnia rozmieszczanie elementów.
• Eksport danych: Wyświetlony wynik w oknie dialogowym można przy pomocy przycisku "Kopiuj" skopiować bezpośrednio do schowka Windows®, a następnie wkleić go w innym miejscu lub programie.
• Predefiniowane teksty: Możliwe jest również użycie predefiniowanych, tłumaczonych tekstów, co ułatwia standaryzację opisów.
• Wstawianie przekrojów: Okno dialogowe umożliwia wygenerowanie i wstawienie do rysunku dowolnego przekroju belki w oparciu o wprowadzone parametry.
• Zbrojenie otworów: Użytkownik dokonuje wyboru jednego z kilku sposobów rozkładu strzemion oraz ilości strzemion w każdej z 3 stref rozkładu.
• Pozycja Nadrzędna: Określenie Pozycji Nadrzędnej dla szukanych opisów.
• Wrysowanie tabelki: Tabelka zostaje wrysowana we wskazanym przez użytkownika miejscu.
• Podział pręta: Możliwy jest podział pręta z zakładem symetrycznie.

Przykłady Zastosowań

Moduł e-CAD Żelbet znajduje zastosowanie w różnorodnych projektach. Przykłady obejmują:

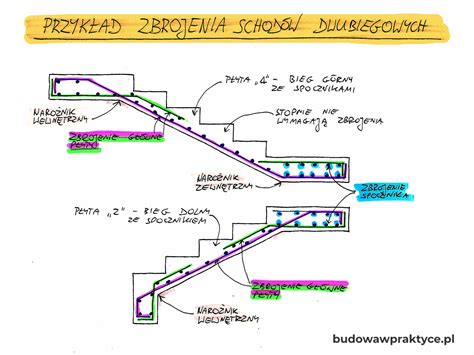

• Projekt zbrojenia schodów.

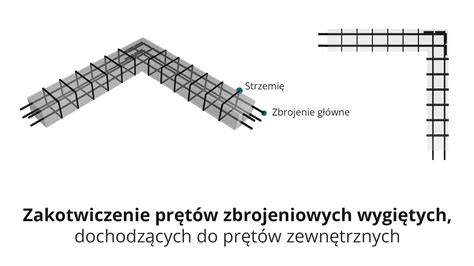

• Wieniec wewnętrzny i zewnętrzny, a także alternatywne wykorzystanie marka wieńca do szybkiego kreślenia przekroju podciągu.
• Projekt płyty zbrojonej w ramach projektu zakładu cukierniczego.
• Rzuty stropów, fundamentów, poddaszy, a także projektowanie ścian poddasza i schodów.

Przykładowe opisy prętów oraz rysunki DWG i ich wydruki pokazują, że efekt działania nakładki e-CAD Żelbet jest spójny, estetyczny i czytelny, co jest kluczowe dla prawidłowego wykonania konstrukcji.
