Problemy z Oświetleniem Obrysowym i Pozycyjnym Naczep i Przyczep: Diagnoza i Rozwiązania

Prawidłowo działające oświetlenie zewnętrzne pojazdów, w tym świateł obrysowych i pozycyjnych, jest kluczowe dla bezpieczeństwa ruchu drogowego. Zapewnia ono widoczność poj# Zagadki Niewidocznych Świateł: Diagnostyka Problemów z Oświetleniem Obrysowym i Pozycyjnym w Naczepach i Zabudowach

Problemy z prawidłowym działaniem świateł obrysowych i pozycyjnych na pojazdach ciężarowych, zwłaszcza na naczepach, mogą stanowić poważne wyzwanie diagnostyczne. Szczególnie dotkliwy jest brak reakcji tych kluczowych elementów oświetlenia, które zapewniają widoczność pojazdu na drodze, szczególnie w trudnych warunkach atmosferycznych i po zmroku. Przykłady z praktyki, takie jak problem z naczepą Kogel Foxx z roku 2007 czy naczepą Schmitz z roku 2004, pokazują, że przyczyny mogą być złożone i wymagać systematycznego podejścia do analizy instalacji elektrycznej.

Identyfikacja Problemu: Naczepy Kogel i Schmitz na Celowniku

Wielokrotnie pojawia się scenariusz, w którym po podłączeniu naczepy do ciągnika, część świateł, w tym obrysówki i światła pozycyjne, nie działa. Charakterystyczne jest, że czasami "jeszcze zaświeci się lewa pozycja i lewa obrysówka (ta przy lampie)", co sugeruje, że problem nie jest całkowitym zanikiem zasilania, lecz częściowym lub niestabilnym połączeniem. W przypadku naczepy Kogel Foxx z 2007 roku, jeden z użytkowników zgłosił, że "z inna taką samą naczepą po podłączeniu ciągnika wszystko gra więc problem tkwi gdzieś w naczepie". Podkreśla to znaczenie izolowania źródła usterki do samej naczepy, wykluczając tym samym instalację ciągnika.

Inny przypadek dotyczy naczepy Schmitz z 2004 roku, gdzie "zginęła połowa świateł na naczepie". Informacje o tym, że "nie świecą obrysy z prawej stronie i połowa żarówek w obydwóch lampach" wskazują na konkretne obszary problemu. Ważne jest także zauważenie, że w niektórych sytuacjach, po założeniu wszystkich żarówek, "lewa strona łącznie z obrysówkami zaświeca się na ok 1 sek i gaśnie, po wyjęciu 1 żarówki (są odpowiedniej mocy 5W) światła świecą". Sugeruje to istnienie zwarcia lub przeciążenia w obwodzie, które jest aktywowane przy pełnym obciążeniu. Podobnie problemy występują przy oświetleniu tablicy rejestracyjnej, co jest często powiązane z tym samym obwodem lub jego bliskością.

Potencjalne Lokalizacje Usterek: Od Gniazda po Głębsze Elementy Zabudowy

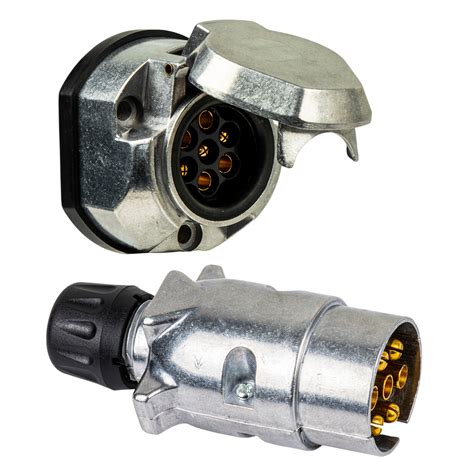

Pierwszym krokiem w diagnostyce, często sugerowanym przez doświadczonych użytkowników, jest dokładne sprawdzenie gniazda kabla łączącego naczepę z ciągnikiem, szczególnie od strony naczepy. "Obstawiam gniazdo kabla łączącego naczepę z ciągnikiem. To od strony naczepy" - to częsta hipoteza. Należy sprawdzić, czy nie ma tam luźnych styków, korozji lub uszkodzeń mechanicznych. "Może puszka w piwnicy było mokro teraz mróz" - ta sugestia wskazuje na potencjalne problemy związane z wilgocią, która w niskich temperaturach może powodować problemy z przewodnictwem.

W przypadku naczepy Kogel, użytkownicy zwracają uwagę na specyficzne elementy: "z tyłu pod ramą jest taka 'puszka', warto jest do niej zaglądnąć". Ta "puszka" może być skrzynką połączeniową lub modułem sterującym, gdzie często gromadzi się wilgoć lub dochodzi do korozji styków. "Jutro sprawdzę tą puszkę i obrysówkę, dam znać czy pomogło" - pokazuje to metodyczną pracę nad rozwiązaniem problemu.

Dla pojazdów takich jak Ducato, które mogą być wykorzystywane jako bazy do zabudów lub posiadają własne systemy oświetleniowe, problemy mogą dotyczyć innych miejsc. "Z tego co słyszałem, to w Ducato jest problem z wiązką elektryczną gdzieś w okolicy progu. Lubi się tam przetrzeć i czasem nawet zapalić. Może zaglądnij tam i zobacz jak to się ma" - ta wskazówka kieruje uwagę na potencjalne przetarcia przewodów w miejscach narażonych na ruch i naprężenia.

Weryfikacja Instalacji Elektrycznej: Przegnite Wiązki i Połączenia

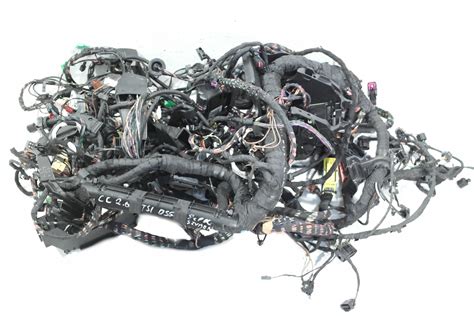

Bardzo częstą przyczyną zaniku świateł w starszych pojazdach jest postępująca korozja i przegnicie instalacji elektrycznej. "Mam ten sam rocznik Kogla, problem to przegniła instalacja, u mnie po zrobieniu nowej wiązki problem zniknął i od dwóch lat mam spokój" - to jedno z najbardziej konkretnych i potwierdzonych rozwiązań. Przegniłe wiązki mogą prowadzić do przerw w obwodzie lub zwarć, objawiających się w sposób opisany przez użytkowników.

W przypadku naczep, przewody do tylnych obrysówek są często prowadzone pod górnymi metalowymi listwami, co może stanowić miejsce ich uszkodzenia lub korozji. "Zapomniałem napisać, że przewody do tylnych obrysówek prowadzone są pod górnymi metalowymi listwami" - taka informacja jest kluczowa dla dokładnego sprawdzenia instalacji.

Kolejnym potencjalnym miejscem problemów jest złączka w tylnej części naczepy, między ostatnią osią wózka a zderzakiem. "W tylnej części naczepy (między ostatnią osią wózka a zderzakiem) przewód elektryczny, który biegnie od przedniej części naczepy, powinien być zakończony złączką z której wychodzą 2 przewody - na lewą i prawą lampę. Sprawdź tę wtyczkę, być może zawitała w niej wiosna i masz zielono - przeżarte styki." Podkreśla się, że nie wystarczy tylko spojrzeć, trzeba "ją rozpiąć". Często pęka tworzywo lub guma izolująca wtyczkę, co w połączeniu z wodą i solą prowadzi do korozji styków.

Analiza Mocy Żarówek i Obciążenia Dodatkowego

Zastosowanie żarówek o niewłaściwej mocy może prowadzić do problemów. "Sprawdz moce żarówek… zastosuj takie jakie trzeba. zwarcie w obwodzie oświetlenia tablicy wyklucz jeżeli świeci na jednej" - ta rada sugeruje, że nieprawidłowa moc żarówki może powodować jej przepalenie, a nawet zwarcie. W przypadku naczepy Kogel, gdzie światła pozycyjne i obrysówki mają po dwie żarówki na lampę, a zalecana moc to 5W, należy ściśle przestrzegać tych zaleceń. Podobnie, instrukcja milczy na temat dokładnej mocy żarówek oświetlenia tablicy rejestracyjnej, ale podaje się, że "ma być 21/5W".

Szczególną uwagę należy zwrócić na dodatkowe obciążenie, takie jak światła LED. "Ledy są obrysowe 6 szt połączone do lewych pozycji. Też analizowałem jaki ma wpływ dodatkowe obciążenie od ledów, razem to ok 3W, ale oświetlenie tablicy rej?" - pojawia się pytanie o wpływ dodatkowego obciążenia od LEDów na cały obwód, zwłaszcza w połączeniu z innymi elementami oświetlenia. Chociaż 3W może wydawać się niewielkim dodatkiem, w starszych lub nadwyrężonych instalacjach może to być czynnik wywołujący problemy.

Testy i Metody Diagnostyczne: Od Podstawowej Wymiany do Zaawansowanej Analizy

Podstawowym krokiem w weryfikacji jest wymiana kabli między ciągnikiem a naczepą i sprawdzenie, czy wtyczki nie mają za dużego luzu w gniazdach. To szybka metoda pozwalająca wykluczyć usterkę po stronie ciągnika lub samego przewodu łączącego.

Bardziej zaawansowana metoda polega na analizie reakcji systemu na zwarcia i przerwy. "Jak to ciągniesz Volvo, a będziesz miał zwarcie na naczepie to ci odetnie LCM zasilanie na część naczepy i komp ci wyświetli albo i nie. Najlepiej zapiąć na chwilę ciągnik ze zwykłymi bezpiecznikami i jak spali to szukasz zwarcia a jak nie to przerwy." Ta strategia pozwala na zlokalizowanie problemu: jeśli bezpiecznik się pali, oznacza to zwarcie; jeśli nie, poszukiwania należy skierować na przerwy w obwodzie.

Wspomniany wcześniej objaw, gdy "po zaświeceniu świateł na chwilę zaświeci się obrysówka a potem gaśnie", a także "jak jadę to też co jakiś czas mi obrysówka na sekundę się zaświeci", silnie sugeruje istnienie zwarcia w obwodzie. Takie zachowanie może być spowodowane chwilowym kontaktem uszkodzonych przewodów lub niestabilnym połączeniem, które ujawnia się pod obciążeniem lub w ruchu.

W przypadku naczepy Kogel, użytkownik zorba1973 sugeruje sprawdzenie kasety z dwoma wtykami znajdującej się pod ramą. "Musisz zdjąć metalową osłonę przewodów… Pod nią na środku jest kaseta z dwoma wtykami. Musisz ją odkręcić… Wewnątrz będzie niezła plątanina przewodów." Dwuprzewodowe wiązki zazwyczaj odpowiadają za obrysy przednie, a trójprzewodowe za obrysy tylne i oświetlenie przestrzeni ładunkowej. Dokładne obejrzenie wnętrza tej kasety, sprawdzenie połączeń i izolacji przewodów jest kluczowe. Należy upewnić się, że wszystkie połączenia są solidne i wolne od korozji.

Specyficzne Lokalizacje w Zabudowach Lamico i Podobnych

Choć termin "lamico" nie jest standardowym określeniem technicznym w kontekście zabudów naczep, można go interpretować jako odwołanie do specyficznych typów zabudów, być może wykończonych materiałami kompozytowymi lub posiadających nietypowe rozwiązania konstrukcyjne. W takich przypadkach, instalacja elektryczna może być ukryta w panelach, profilach lub wewnątrz konstrukcji, co utrudnia dostęp.

W przypadku zabudów, gdzie przewody są prowadzone wewnątrz ścian lub podłogi, poszukiwanie usterek wymaga demontażu elementów wykończeniowych. "Przegniła instalacja" może dotyczyć nie tylko zewnętrznych wiązek, ale także wewnętrznych połączeń, które są narażone na wilgoć wnikającą przez nieszczelności lub kondensację.

Szczególnie istotne jest sprawdzenie miejsc, gdzie przewody przechodzą przez różne sekcje zabudowy, np. przez przegrody, drzwi lub punkty mocowania elementów. W tych miejscach izolacja może ulec przetarciu podczas pracy konstrukcji lub ruchu.

Warto również rozważyć możliwość uszkodzenia poszczególnych punktów świetlnych w samej obudowie. Czasami problemem nie jest sama wiązka, lecz uszkodzony uchwyt żarówki, skorodowany styk w oprawce lub pęknięcie obudowy lampy, które dopuszcza wilgoć do wnętrza.

Podsumowanie Diagnostyczne: Systematyczne Podejście do Rozwiązywania Problemów

Rozwiązywanie problemów z oświetleniem obrysowym i pozycyjnym w naczepach i zabudowach wymaga cierpliwości i metodycznego podejścia. Należy rozpocząć od najbardziej oczywistych miejsc:

1. Gniazdo przyczepy: Sprawdzenie stanu wtyczek i gniazda po stronie naczepy.
2. Przewód łączący: Wymiana kabla między ciągnikiem a naczepą.
3. Puszki połączeniowe: Lokalizacja i inspekcja skrzynek połączeniowych, często znajdujących się pod ramą lub w innych ukrytych miejscach.
4. Wiązki przewodów: Dokładne sprawdzenie stanu izolacji i przewodów, szczególnie w miejscach narażonych na przetarcia, wilgoć i korozję (np. pod listwami, w okolicy progów, wewnątrz zabudowy).
5. Elementy świetlne: Weryfikacja stanu oprawek żarówek, styków i samych lamp.
6. Obciążenie obwodu: Analiza wpływu dodatkowych elementów oświetleniowych (np. LED) oraz prawidłowości doboru mocy żarówek.

W przypadkach, gdy problem powtarza się lub jest trudny do zlokalizowania, kompleksowa wymiana przegnitej instalacji elektrycznej może okazać się najskuteczniejszym rozwiązaniem, zapewniającym spokój na długi czas. Niewłaściwe działanie świateł obrysowych i pozycyjnych to nie tylko kwestia estetyki czy komfortu, ale przede wszystkim bezpieczeństwa, dlatego ich diagnostyka i naprawa powinny być traktowane priorytetowo.
