Bojler z Wężownicą: Kompleksowy Przewodnik po Schematach Podłączenia i Działaniu

Ciepła woda użytkowa (CWU) to fundament komfortu każdego gospodarstwa domowego. Niezależnie od tego, czy służy do porannej higieny, przygotowywania posiłków, czy nawet wspomagania systemów grzewczych, jej stała dostępność jest kluczowa. Sercem tego systemu jest bojler, a jednym z jego najbardziej wszechstronnych wariantów jest bojler z wężownicą. Ten artykuł zgłębia tajniki jego budowy, zasad działania, a przede wszystkim przedstawia szczegółowe schematy podłączenia, które pozwolą na optymalne wykorzystanie urządzenia w różnorodnych konfiguracjach instalacji centralnego ogrzewania.

Budowa i Zasada Działania Bojlera z Wężownicą

Każdy bojler, niezależnie od typu, posiada podstawową funkcję: zapewnienie dostępu do ciepłej wody o każdej porze dnia. Bojlery z wężownicą wyróżniają się jednak unikalnym mechanizmem wymiany ciepła. Wewnątrz stalowego, odpornego na korozję zbiornika, pokrytego emalią ceramiczną i wyposażonego w anodę magnezową, znajduje się wężownica - specjalnie ukształtowana rura. To przez nią przepływa czynnik grzewczy z zewnętrznego źródła, takiego jak kocioł centralnego ogrzewania, pompa ciepła czy kolektory słoneczne. Oddając swoje ciepło wodzie użytkowej zgromadzonej w zbiorniku, czynnik grzewczy umożliwia podgrzanie CWU.

Proces nagrzewania wody w bojlerze z wężownicą jest bardzo prosty i efektywny. Pod wpływem ciepła przekazywanego przez wężownicę, woda użytkowa w zbiorniku osiąga pożądaną temperaturę. Ilość grzałek (w przypadku bojlerów elektrycznych, które mogą być wyposażone w dodatkowe grzałki) lub wielkość i wydajność wężownicy wpływa na szybkość podgrzewania. Współczesne bojlery często wyposażone są w termometry elektroniczne lub bimetaliczne, które precyzyjnie monitorują temperaturę. Termometry elektroniczne współpracują ze sterownikami, zapewniając dokładne pomiary, podczas gdy układy bimetaliczne opierają się na zasadzie rozszerzalności cieplnej różnych metali.

Izolacja termiczna, zazwyczaj wykonana z pianek poliuretanowych, minimalizuje straty ciepła, co przekłada się na niższe zużycie energii i efektywniejsze utrzymanie temperatury wody.

Rodzaje Bojlerów i Ich Specyfika

Rynek oferuje szeroki wachlarz bojlerów, każdy z nich dopasowany do specyficznych potrzeb i możliwości instalacyjnych:

• Bojler elektryczny: Najprostszy w instalacji, opiera swoje działanie wyłącznie na grzałce elektrycznej. Jest niezależny od centralnego ogrzewania, co czyni go idealnym rozwiązaniem tam, gdzie inne źródła ciepła są niedostępne lub jako awaryjne źródło CWU. Moc grzałek waha się zazwyczaj od 1,5 do 2 kW.
• Bojler z wężownicą: Czerpie ciepło z zewnętrznego źródła, takiego jak piec CO, kocioł na paliwo stałe, pompa ciepła czy kolektory słoneczne. Wężownica, będąca integralną częścią urządzenia, umożliwia efektywne przekazywanie ciepła. Na rynku dostępne są również bojlery z dwiema wężownicami, pozwalające na podłączenie dwóch niezależnych źródeł ciepła, co znacząco zwiększa elastyczność i efektywność energetyczną.
• Bojler dwupłaszczowy: Woda użytkowa jest tu ogrzewana przez wodę krążącą w systemie centralnego ogrzewania, która wypełnia płaszcz otaczający wewnętrzny zbiornik. Jest to rozwiązanie szczególnie efektywne w połączeniu z tradycyjnymi kotłami na paliwa stałe.
• Bojler hybrydowy: Łączy w sobie różne źródła ciepła, np. wężownicę i grzałkę elektryczną, umożliwiając optymalizację kosztów eksploatacji i zwiększenie efektywności energetycznej.

Wybór odpowiedniego typu bojlera zależy od dostępności źródeł ciepła, zapotrzebowania na CWU oraz specyfiki istniejącej lub planowanej instalacji grzewczej.

Dobór Pojemności Bojlera: Klucz do Komfortu

Pojemność bojlera to jeden z kluczowych parametrów, który decyduje o komforcie użytkowania ciepłej wody. Zbyt mały zbiornik może prowadzić do sytuacji, w której ciepła woda szybko się wyczerpie, a domownicy będą musieli czekać na jej ponowne podgrzanie. Z kolei zbyt duży bojler to niepotrzebne straty energii na utrzymanie temperatury wody, która nie zostanie zużyta.

Ogólne wytyczne dotyczące doboru pojemności bojlera uwzględniają liczbę domowników:

• 1-2 osoby: 50-80 litrów (mieszkanie dla singla lub pary, sporadyczne użycie CWU)
• 3-4 osoby: 100-150 litrów (typową rodzinę z dziećmi, umiarkowane zużycie CWU)
• 5+ osób: 150-200+ litrów (duże rodziny, domy z kilkoma łazienkami, częste korzystanie z CWU)

Należy pamiętać, że są to wartości orientacyjne. Długie kąpiele w wannie zużywają znacznie więcej ciepłej wody niż szybki prysznic. Świadomość tych różnic jest kluczowa przy precyzyjnym dopasowaniu pojemności.

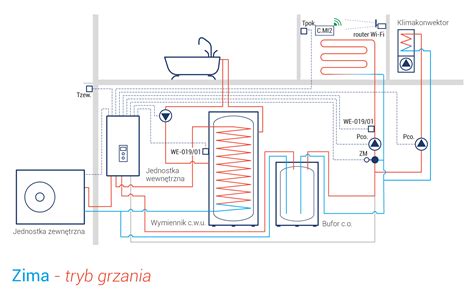

Schematy Podłączenia Bojlera z Wężownicą do Instalacji CO

Podłączenie bojlera z wężownicą wymaga przemyślanego projektu instalacji. Poniżej przedstawiamy szczegółowe schematy i analizy dla różnych scenariuszy.

1. Podłączenie Bojlera z Wężownicą do Pompy Ciepła CWU (Układ Szeregowy)

Ten schemat opisuje praktyczne rozwiązanie dla dwóch zasobników o pojemności 140 litrów każdy, podłączonych w układzie szeregowym do pompy ciepła CWU o mocy 3,6 kW, z opcją sekwencyjnego ładowania „jeden po drugim”.

• Obieg wody użytkowej (CWU): Zimna woda przepływa kolejno przez oba zbiorniki: zimna woda → króciec dolny Bojlera A → króciec górny Bojlera A → króciec dolny Bojlera B → króciec górny Bojlera B → kolektor ciepłej wody w domu.
• Obieg grzewczy z pompy ciepła: Czynnik grzewczy z pompy trafia najpierw do wężownicy Bojlera A, a następnie do wężownicy Bojlera B. Możliwe jest także zastosowanie zaworu trójdrogowego (patrz niżej).
  • Zasilanie z pompy → wężownica Bojlera A → wężownica Bojlera B (lub zawór trójdrogowy) → powrót do pompy.

Elementy obowiązkowe:

• Zawory odcinające przed i za każdym bojlerem.
• Zawory zwrotne na CWU.
• Grupa bezpieczeństwa 6 bar wraz z naczyniem przeponowym o objętości 10% łącznej pojemności zbiorników.
• Odpowietrzniki automatyczne na szczycie wężownic.
• Izolacja rur o grubości co najmniej 19 mm.

Szczegółowa analiza rozwiązania:

1. Hydraulika CWU: Woda przepływa przez oba zbiorniki sekwencyjnie. Pierwszy bojler pełni rolę podgrzewacza wstępnego, a drugi - dogrzewacza. Przy małych poborach korzystamy głównie z ciepła zgromadzonego w drugim bojlerze (najcieplejszym). Przy dłuższych poborach oba bojlery oddają ciepło, co znacząco wydłuża czas dostępności ciepłej wody.
2. Obieg czynnika grzewczego:
   • Wersja podstawowa: Szeregowe zasilanie wężownic. Strumień czynnika o temperaturze 45-55 °C z pompy trafia najpierw do Bojlera A, a następnie do Bojlera B. Powracający czynnik ma niższą temperaturę, dzięki czemu Bojler B nagrzewa się wolniej, realizując efekt sekwencyjnego ładowania.
   • Wersja zaawansowana (z zaworem trójdrogowym): Aby Bojler B zaczął się ładować dopiero po osiągnięciu zadanej temperatury w Bojlerze A (np. 50 °C), stosuje się zawór trójdrogowy (typ ESBE VRG131 + siłownik) umieszczony między wężownicami. Wymagany jest również czujnik temperatury w górnej strefie Bojlera A oraz sterownik. Po osiągnięciu zadanej temperatury, sterownik przełącza zawór, kierując gorący czynnik do wężownicy B. Rozwiązanie to, choć kosztuje około 500-600 zł (zawór + sterownik), skraca czas pierwszego nagrzania.

Dobór armatury i zabezpieczeń:

Dodatkowo zaleca się zastosowanie mieszacza termostatycznego (30-55 °C) na wyjściu z Bojlera B, chroniącego przed poparzeniem i rozwojem bakterii Legionella.

Sprawność i czasy nagrzewania:

Pompa Kromler 3,6 kW przy COP ≈ 2,5 oddaje około 9 kW ciepła. Szacunkowy czas podgrzania 280 litrów wody o Δt = 40 °C wynosi około 5 godzin 2 minuty. Przy sekwencyjnym ładowaniu, Bojler A (140 l) osiąga temperaturę docelową w około 2,5 godziny, po czym obieg przełącza się na Bojler B.

Montaż - krok po kroku:

1. Ustaw zbiorniki możliwie blisko siebie, aby zminimalizować straty ciepła.
2. Na każdym króćcu wkręć kielichy ¾″ lub 1″ z nyplami do rur Cu Ø22/28 lub PP-R Ø32.
3. Sprawdź kierunki przepływu wężownic zgodnie z etykietą producenta (zasilanie ↗ góra, powrót ↘ dół).
4. Wykonaj zgrzewy/lutowanie, wstaw zawory i odpowietrzniki.
5. Przeprowadź próbę szczelności pod ciśnieniem 1,5-krotności ciśnienia roboczego (min. 9 bar).
6. Odpowietrz, napełnij instalację, uruchom pompę i skontroluj różnicę temperatur (ΔT) na wężownicach (powinna wynosić 5-10 K).

2. Podłączenie Bojlera do Pieca z Płaszczem Wodnym (Układ Otwarty i Zamknięty)

Podłączenie bojlera do pieca z płaszczem wodnym to częsty scenariusz w domach z tradycyjnymi systemami grzewczymi. Kluczowe jest rozróżnienie między otwartym a zamkniętym systemem CO.

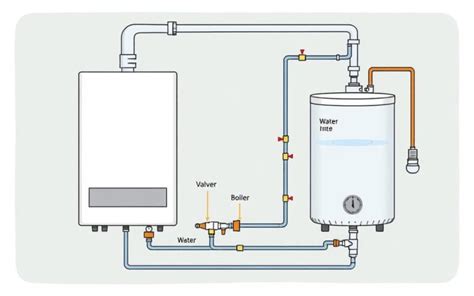

• Otwarty system grzewczy: Charakteryzuje się otwartym naczyniem wzbiorczym komunikującym się z atmosferą. Stosowany zazwyczaj z kotłami na paliwa stałe (węgiel, drewno), gdzie gwałtowne wzrosty temperatury są możliwe. Naczynie wzbiorcze zapewnia bezpieczny upust nadmiaru ciśnienia. W tym układzie, jeśli grzejniki są zamontowane wyżej niż piec, można zastosować obieg grawitacyjny bez pompki.

  • Schemat podłączenia:
    1. Wyjście z pieca (zasilanie) → zawór odcinający → zawór bezpieczeństwa → naczynie wzbiorcze (na szczycie instalacji) → powrót do pieca.
    2. Wężownica bojlera podłączona równolegle do grzejników lub szeregowo. W przypadku równoległego podłączenia, woda zasilająca z pieca rozdziela się na grzejniki i wężownicę bojlera.
    3. Podłączenie do CWU: Zimna woda → wejście bojlera → wyjście bojlera (CWU) → instalacja domowa.
    4. W przypadku podłączenia szeregowego, woda zasilająca przepływa najpierw przez grzejniki, a następnie przez wężownicę bojlera, lub odwrotnie, w zależności od priorytetów grzewczych.

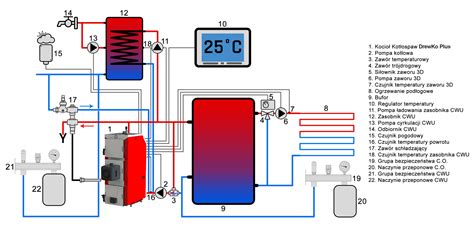

• Zamknięty system grzewczy: Cała instalacja, wraz z kotłem, jest szczelnie zamknięta. Ciśnienie kontrolowane jest przez naczynie wzbiorcze przeponowe. Stosowany z kotłami gazowymi, elektrycznymi i olejowymi.

  • Schemat podłączenia:
    1. Wyjście z pieca (zasilanie) → zawór odcinający → pompa obiegowa → zawór trójdrogowy (jeśli priorytetem jest CWU) → wężownica bojlera → powrót do pieca.
    2. Alternatywnie, wężownica bojlera może być podłączona równolegle do grzejników, z zaworem trójdrogowym sterującym przepływem czynnika grzewczego.
    3. Naczynie wzbiorcze przeponowe montowane jest na powrocie do kotła.
    4. Grupa bezpieczeństwa (zawór bezpieczeństwa, manometr) jest obowiązkowa.


Ważne elementy instalacji:

• Zawory odcinające: Umożliwiają serwisowanie poszczególnych elementów instalacji bez konieczności jej całkowitego opróżniania.
• Zawory bezpieczeństwa: Chronią instalację przed nadmiernym wzrostem ciśnienia.
• Naczynie wzbiorcze: Kompensuje zmiany objętości wody wynikające ze zmian temperatury.
• Pompa obiegowa: Zapewnia wymuszony obieg czynnika grzewczego (niezbędna w zamkniętych układach i przy obiegu grawitacyjnym o niewystarczającym spadku terenu).
• Zawór trójdrogowy: Umożliwia priorytetyzację ładowania bojlera lub ogrzewania pomieszczeń.

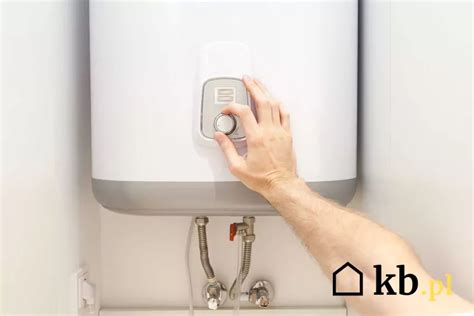

3. Podłączenie Bojlera Elektrycznego

Podłączenie bojlera elektrycznego, zwłaszcza gdy instalacja jest już przygotowana, jest stosunkowo proste.

1. Przygotowanie miejsca: Wybierz stabilną, nośną ścianę lub specjalny stelaż. Duże bojlery wymagają podłączenia do prądu trójfazowego (4-6 kW).
2. Montaż stelaża i zawieszenie bojlera: Zamontuj stelaż, a następnie zawieś bojler, upewniając się, że instalacja jest stabilna.
3. Podłączenie rur: Podłącz rurę doprowadzającą zimną wodę do wejścia bojlera oraz rurę z ciepłą wodą do wyjścia. W przypadku bojlerów dwupłaszczowych stosuje się sztywne połączenia.
4. Napełnianie i odpowietrzanie: Powoli napełnij bojler wodą, obserwując szczelność połączeń. Odpowietrz system.
5. Podłączenie do zasilania: Po upewnieniu się o szczelności instalacji, podłącz bojler do sieci elektrycznej. Warto podłączyć go na osobnym przewodzie z rozdzielnicy głównej.

Ważne uwagi:

• Gwarancja: Niektóre bojlery elektryczne wymagają montażu przez autoryzowanego serwisanta w celu zachowania gwarancji.
• Bezpieczeństwo: Bojlery elektryczne są bezpieczne w użytkowaniu. Wbudowane termostaty zapobiegają przegrzaniu, a zawory bezpieczeństwa chronią przed nadciśnieniem. Nie ma ryzyka zaczadzenia, jak w przypadku bojlerów gazowych.

Lokalizacja Bojlera a Efektywność Instalacji

Lokalizacja bojlera ma znaczący wpływ na efektywność całej instalacji i komfort użytkowania. Im większa odległość bojlera od punktów poboru ciepłej wody (kranów, pryszniców), tym większe straty ciepła w rurach.

• Tradycyjne umiejscowienie: Kotłownie lub pomieszczenia gospodarcze. Jest to logiczne z punktu widzenia estetyki i redukcji hałasu.
• Optymalne rozwiązanie: Montaż bojlera jak najbliżej punktów poboru ciepłej wody (np. w łazience lub kuchni) minimalizuje straty ciepła, skraca czas oczekiwania na ciepłą wodę i przekłada się na oszczędności energii.
• Ograniczenia: Bojler nie powinien być wieszany na ścianach, przez które przebiegają instalacje kominowe lub wentylacyjne, chyba że jest to mała terma. W przypadku konieczności montażu w takim miejscu, należy zastosować konsole i listwy rozkładające ciężar.

Konserwacja i Bezpieczeństwo

Regularna konserwacja bojlera zapewnia jego długowieczność, efektywność i bezpieczeństwo użytkowania.

• Anoda magnezowa: Chroni wnętrze zbiornika przed korozją. Należy ją sprawdzać co 12-24 miesiące i wymieniać w razie widocznego zużycia.
• Zawory bezpieczeństwa: Warto je co roku przeglądać, podnosząc grzybek, aby upewnić się, że nie są zapieczone.
• Dezynfekcja antylegionella: W przypadku bojlerów podgrzewających wodę do temperatury poniżej 60 °C, zaleca się okresowe przegrzewanie wody powyżej tej temperatury (np. raz w miesiącu), aby zniszczyć bakterie Legionella. Wiele nowoczesnych pomp ciepła posiada funkcję dezynfekcji.
• Przepisy i normy: Instalacje CWU i CO powinny być zgodne z odpowiednimi normami, takimi jak PN-EN 12897 (podgrzewacze wody) i PN-EN 14511 (pompy ciepła).

Alternatywne Rozwiązania Systemowe

Oprócz standardowych schematów, warto rozważyć inne opcje konfiguracji systemów grzewczych z bojlerem:

1. Ładowanie równoległe zasobników: Oba zasobniki są ładowane jednocześnie. Pozwala to na szybsze podgrzanie całości, kosztem nieco niższej temperatury szczytowej.
2. Zasobnik biwalentny: Jedno urządzenie z dwiema wężownicami, dobre przy ograniczonej przestrzeni. Wymaga zakupu nowego zbiornika.
3. Bufor + cyrkulacja CWU: Rozwiązanie dla bardziej rozbudowanych instalacji, np. z kolektorami słonecznymi.

Podsumowanie

Bojler z wężownicą to wszechstronne i efektywne rozwiązanie do podgrzewania ciepłej wody użytkowej. Zrozumienie jego budowy, zasad działania oraz różnorodnych schematów podłączenia pozwala na optymalne dopasowanie go do indywidualnych potrzeb i istniejącej instalacji grzewczej. Niezależnie od tego, czy decydujemy się na podłączenie do pompy ciepła, pieca z płaszczem wodnym, czy też wybieramy bojler elektryczny, kluczowe jest przestrzeganie zasad bezpieczeństwa, dobór odpowiedniej armatury oraz regularna konserwacja. Prawidłowo zaprojektowana i zainstalowana instalacja z bojlerem zapewni komfort i niezawodność dostaw ciepłej wody na lata.
