Bezpieczne Mocowanie Balustrad Panelowych Przez Ocieplenie Elewacyjne – Kompletny Przewodnik

Montaż balustrad balkonowych na budynkach, zwłaszcza tych z już wykonaną elewacją ocieploną styropianem, może wydawać się zadaniem skomplikowanym i niosącym ryzyko uszkodzenia izolacji termicznej. Jest to jednak proces całkowicie wykonalny, pod warunkiem zastosowania odpowiednich technik i wysokiej jakości komponentów. Kluczem do sukcesu jest przemyślany system mocowania, który przeniesie obciążenie bezpośrednio na konstrukcję budynku, jednocześnie chroniąc warstwę termoizolacyjną przed uszkodzeniami i powstawaniem mostków termicznych. W tym artykule zgłębimy zagadnienie skutecznego i bezpiecznego montażu balustrad panelowych przez styropian, wskazując na kluczowe aspekty techniczne, potencjalne błędy oraz optymalne rozwiązania.

Dlaczego Montaż Przez Styropian Wymaga Specjalnych Rozwiązań?

Standardowe metody montażu, które sprawdzają się w przypadku ścian bez dodatkowego ocieplenia, napotykają na znaczące wyzwania, gdy mamy do czynienia z grubą warstwą izolacji, jaką jest styropian. Głównym problemem jest przeniesienie obciążeń - sił pionowych i poziomych działających na balustradę - na stabilny element konstrukcyjny budynku, taki jak mur czy płyta żelbetowa. Styropian, będący materiałem izolacyjnym, nie posiada wystarczającej nośności, aby samodzielnie utrzymać ciężar balustrady i obciążenia wynikające z jej użytkowania (np. nacisk wiatru, obciążenie użytkowe).

Co więcej, niewłaściwie wykonany montaż przez warstwę izolacji może prowadzić do:

• Mostków termicznych: Otwory wykonane w styropianie, przez które przechodzą elementy mocujące, mogą stać się drogą dla ucieczki ciepła z wnętrza budynku na zewnątrz, obniżając efektywność energetyczną budynku.
• Uszkodzenia izolacji: Przesadna siła lub niewłaściwe narzędzia mogą prowadzić do pęknięć, zgnieceń lub rozwarstwienia styropianu, co osłabia jego właściwości izolacyjne i estetykę elewacji.
• Przenikania wilgoci: Nieszczelne połączenia mogą stać się miejscem wnikania wody deszczowej lub kondensatu, co prowadzi do degradacji materiałów izolacyjnych i konstrukcyjnych, a także do rozwoju pleśni.
• Utraty stabilności konstrukcji: Jeśli mocowanie nie zostanie odpowiednio wykonane, balustrada może stać się niestabilna, stanowiąc zagrożenie dla bezpieczeństwa użytkowników.

Dlatego skuteczne i bezpieczne mocowanie balustrady przez styropian wymaga nie tylko wiedzy, ale też odpowiedniego doboru materiałów i zastosowania przemyślanego systemu.

Kluczowe Komponenty Systemu Mocowania

Aby zapewnić trwałość, bezpieczeństwo i integralność termiczną elewacji, stosuje się specjalistyczne systemy mocowania balustrad przez warstwę izolacji. Podstawą tych systemów są starannie dobrane komponenty, które współpracują ze sobą, tworząc solidne i bezpieczne połączenie.

Tuleje Dystansowe (Montażowe)

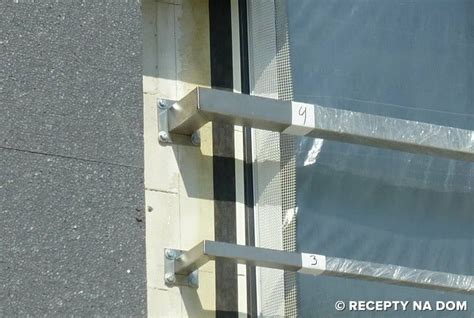

Tuleje dystansowe stanowią absolutną podstawę przy mocowaniu balustrady przez warstwę ocieplenia. Ich główną funkcją jest przeniesienie obciążenia z warstwy styropianu bezpośrednio na mur konstrukcyjny. Tuleja zapewnia odpowiedni dystans między fasadą a kotwą, skutecznie zapobiegając powstawaniu mostków termicznych oraz chroniąc izolację przed bezpośrednim naciskiem i uszkodzeniem. Dostępne są w różnych średnicach i długościach, dobieranych w zależności od grubości izolacji i rodzaju mocowanej balustrady.

Szpilki Gwintowane i Kotwy Chemiczne

Główny punkt mocujący tworzą sztywne pręty ze stali nierdzewnej lub ocynkowanej, które w połączeniu z kotwą chemiczną stanowią fundament stabilności całej konstrukcji. Długość szpilki dobierana jest w zależności od grubości izolacji i wymaganej głębokości zakotwienia w ścianie nośnej. Kotwa chemiczna - zazwyczaj w formie żywicy dwuskładnikowej - zapewnia bardzo silne i trwałe połączenie szpilki z murem, nawet w przypadku ścian z pustaków, gdzie tradycyjne kołki mogą nie zapewnić odpowiedniej nośności. W przypadku ścian z pustaka stosuje się dodatkowo specjalne siatki lub tuleje dystansowe w otworze, które stabilizują kotwę i zapobiegają jej wypływaniu.

Piana Niskorozprężna i Uszczelnienie

Po zamontowaniu tulei i szpilek warto zabezpieczyć wszystkie wolne przestrzenie, szczególnie wewnątrz tulei dystansowej, za pomocą piany niskorozprężnej. Wypełnienie to dodatkowo izoluje termicznie połączenie i zapobiega wnikaniu wilgoci, wzmacniając barierę termoizolacyjną. Po zakończeniu prac montażowych konieczne jest również zabezpieczenie strefy mocowania przed wilgocią przed wilgocią, na przykład poprzez zastosowanie odpowiednich mas uszczelniających wokół zewnętrznych elementów balustrady.

Specjalistyczne Systemy Mocowania

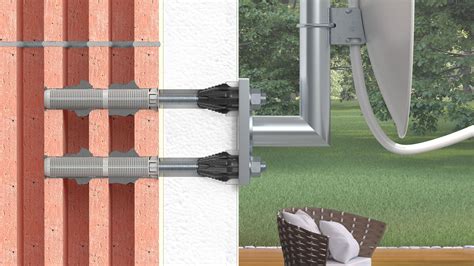

Na rynku dostępne są również zaawansowane systemy mocowania, takie jak rozwiązanie FISCHER THERMAX. Jest to system przeznaczony do mocowania ciężkich elementów w zewnętrznej izolacji bez ryzyka jej uszkodzenia. Otwór, w którym osadzono pręty, wierci się poprzez ocieplenie aż do muru. Po wyczyszczeniu otworu umieszcza się w środku specjalną tuleję perforowaną i aplikuje zaprawę iniekcyjną. Mocowanie wprowadza się do otworu do momentu, w którym specjalny element (np. czarny stożek) zrówna się z powierzchnią izolacji. Ten system pozwala na precyzyjne ustawienie mocowania, ponieważ regulowany stożek frezuje gniazdo w styropianie bez jego uszkodzenia, a jednocześnie eliminuje mostki termiczne, gdyż zamocowany w ścianie pręt nie styka się bezpośrednio ze śrubą mocującą. Tak przeprowadzone kotwienie może przenosić znaczące obciążenia, które często są potwierdzane w zewnętrznych badaniach wytrzymałościowych.

Proces Montażu Krok po Kroku

Skuteczne i bezpieczne mocowanie balustrady przez styropian wymaga precyzji i przestrzegania określonej kolejności działań. Poniżej przedstawiamy szczegółowy opis procesu, który pozwala na osiągnięcie optymalnych rezultatów.

Przygotowanie i Planowanie

Jeśli budynek jest już ocieplony, a planujesz montaż balustrady na elewacji, liczy się precyzja. W tej sytuacji nie wystarczy zwykłe wiercenie - potrzebujesz przemyślanego systemu, który nie tylko utrzyma balustradę, ale także nie naruszy warstwy termoizolacyjnej i nie dopuści do powstania mostków cieplnych.

1. Ustawienie i Oznaczenie: Zacznij od ustawienia balustrady w planowanym miejscu i oznacz ołówkiem punkty, w których znajdą się otwory montażowe.
2. Wybór Narzędzi: Podstawowy zestaw narzędzi obejmuje wiertarkę z udarem, otwornice do styropianu, klucz dynamometryczny, poziomicę oraz akcesoria do aplikacji kotwy chemicznej (np. pistolet do żywic, mieszadło).

Wykonanie Otworów

Kluczowe jest wykonanie otworów w taki sposób, aby zminimalizować ryzyko uszkodzenia styropianu i zapewnić prawidłowe osadzenie elementów mocujących.

1. Wiercenie w Styropianie: Użyj otwornicy do styropianu o średnicy dopasowanej do średnicy tulei montażowej. Staraj się wiercić prosto, aby uniknąć przekoszenia tulei i zapewnić jej stabilne oparcie.
2. Wiercenie w Murze: W centralnym punkcie wcześniej wykonanego otworu w styropianie nawierć ścianę nośną na głębokość odpowiednią dla wybranej kotwy chemicznej (zazwyczaj ok. 12 cm lub więcej, w zależności od systemu i rodzaju muru).

Osadzenie Elementów Mocujących

Ten etap jest decydujący dla zapewnienia nośności i szczelności połączenia.

1. Montaż Tulei Dystansowej: Tuleja dystansowa powinna być wsunięta w otwór w styropianie tak, by opierała się stabilnie na murze. Następnie, jeśli używasz systemu ze szpilką gwintowaną, dociąć szpilkę tak, aby po osadzeniu wystawała z tulei na odpowiednią długość (zazwyczaj kilka centymetrów, umożliwiając montaż balustrady).
2. Aplikacja Kotwy Chemicznej: Wyczyść dokładnie otwór w murze z pyłu - jest to niezbędne dla prawidłowej przyczepności kotwy. Za pomocą mieszadła i pistoletu do aplikacji wprowadź kotwę chemiczną w otwór, a następnie natychmiast osadź w niej szpilkę gwintowaną. Upewnij się, że kotwa jest odpowiednio wymieszana i aplikowana w ilości zgodnej z zaleceniami producenta.
3. Wypełnienie Pianą: Po ustabilizowaniu mocowania (zanim kotwa całkowicie stwardnieje lub po jej wstępnym związaniu), przez specjalne otwory w tulei dystansowej aplikuj pianę niskorozprężną. Jest to kluczowy krok zapobiegający powstawaniu mostków termicznych.
4. Utwardzenie i Montaż Balustrady: Poczekaj, aż piana i kotwa chemiczna w pełni się utwardzą. Następnie załóż na wystającą szpilkę elementy montażowe balustrady (np. podstawę słupka lub uchwyt) i dociągnij nakrętkę kluczem dynamometrycznym, aby zapewnić odpowiednie napięcie i stabilność.

Ten sposób pozwala na solidne zamocowanie balustrady przez warstwę styropianu, przy zachowaniu ciągłości izolacji termicznej i wysokich standardów bezpieczeństwa.

Potencjalne Błędy i Jak Ich Unikać

Choć mocowanie balustrady przez styropian może wydawać się zadaniem prostym, praktyka pokazuje, że wiele realizacji kończy się problemami. Świadomość najczęstszych błędów i wiedza, jak ich unikać, są kluczowe dla zapewnienia trwałości i bezpieczeństwa.

• Zbyt płytkie lub przekrzywione tuleje: Jednym z podstawowych błędów jest niewłaściwe osadzenie tulei dystansowej. Jeśli tuleja nie opiera się stabilnie na ścianie konstrukcyjnej, całość traci swoją nośność. Należy upewnić się, że tuleja jest wsunięta na tyle głęboko, by sięgnąć muru, a otwór w styropianie jest precyzyjnie wykonany.
• Zanieczyszczenie otworu na kotwę: Kurz i resztki materiałów w otworze na kotwę chemiczną mogą znacząco obniżyć jej przyczepność. Konieczne jest dokładne oczyszczenie otworu za pomocą specjalnych szczotek lub sprężonego powietrza.
• Nieprawidłowa aplikacja kotwy chemicznej: Użytkownicy często aplikują zbyt mało żywicy lub nie mieszają jej dokładnie w mieszadle statycznym, co prowadzi do osłabienia połączenia. Należy ściśle przestrzegać instrukcji producenta dotyczących ilości żywicy i sposobu jej aplikacji.
• Brak pianki niskorozprężnej lub niewłaściwe jej użycie: Brak pianki niskorozprężnej w tulei powoduje powstawanie mostków termicznych i osłabia izolację. Piana powinna być aplikowana po wstępnym ustabilizowaniu kotwy, wypełniając przestrzeń wokół szpilki wewnątrz tulei dystansowej.
• Niewłaściwe zabezpieczenie przed wilgocią: Po zakończeniu montażu konieczne jest zabezpieczenie wszelkich łączeń masą uszczelniającą, aby zapobiec przenikaniu wody.
• Niewłaściwe dobór elementów montażowych: Użycie zbyt krótkich szpilek lub kotew nieprzystosowanych do grubości izolacji i rodzaju muru to prosta droga do problemów. Zawsze należy dobierać komponenty zgodnie ze specyfikacją techniczną systemu i wymogami konstrukcyjnymi.
• Ignorowanie możliwości montażu przed ociepleniem: Choć istnieją metody montażu przez gotowe ocieplenie, najlepiej zaplanować mocowanie balustrady jeszcze przed położeniem warstwy styropianu. Pozwala to na zintegrowanie elementów mocujących z konstrukcją budynku na etapie budowy lub remontu, co jest rozwiązaniem bardziej efektywnym i często tańszym.

Koszt Montażu Balustrady Przez Styropian

Koszt montażu balustrady przez ocieploną ścianę może różnić się znacząco w zależności od kilku czynników - od typu balustrady, przez zastosowane technologie, aż po doświadczenie ekipy montażowej. Największy wpływ na koszt ma wybór metody mocowania.

Czynniki wpływające na koszt:

• Metoda mocowania: Standardowy montaż z użyciem kołków i tulei jest zazwyczaj tańszy, ale nie zawsze gwarantuje pełne bezpieczeństwo przy grubych warstwach ocieplenia. Kotwy chemiczne i systemy dystansowe, takie jak FISCHER THERMAX, są droższe, ale zapewniają wyższy poziom bezpieczeństwa i trwałości.
• Grubość izolacji: Im grubsza warstwa styropianu, tym dłuższe i bardziej wytrzymałe muszą być elementy montażowe, co podnosi koszt materiału.

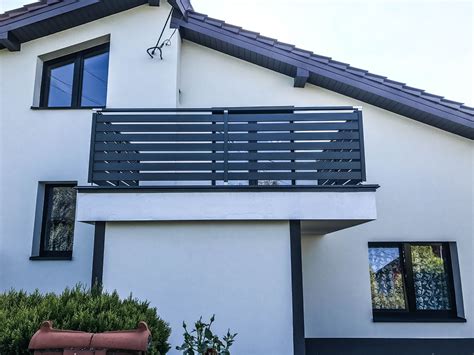

• Rodzaj balustrady: Balustrady panelowe, często wykonane ze stali nierdzewnej lub aluminium, mogą mieć różne systemy mocowania do słupków, co wpływa na ogólny koszt.
• Dodatkowe prace: Montaż balustrady w gotowej elewacji może wymagać miejscowych napraw tynku lub hydroizolacji, co zwiększa całkowity koszt robocizny. Dodatkowe prace, takie jak uzupełnianie pianką, uszczelnianie, maskowanie otworów czy prace wysokościowe (np. z użyciem podnośnika), również podnoszą cenę.
• Stawki ekip montażowych: Różnice w cennikach firm montażowych są znaczne. Profesjonaliści z renomą potrafią zażyczyć sobie nawet 200-300 zł za metr bieżący balustrady przy montażu przez styropian. Dla porównania - mniej doświadczone ekipy lub osoby prywatne oferują stawki rzędu 100-150 zł/mb.

Jeśli chcesz zmniejszyć koszty, rozważ montaż balustrady jeszcze przed wykonaniem elewacji - pozwoli to zrezygnować z drogich tulei dystansowych i systemów specjalistycznych.

Montaż Balustrady Przed czy Po Ociepleniu?

Choć artykuł skupia się na montażu przez istniejące ocieplenie, warto podkreślić, że optymalnym rozwiązaniem jest zaplanowanie i wykonanie mocowań jeszcze przed położeniem warstwy izolacyjnej.

Zalety Montażu Przed Ociepleniem:

• Bezpieczeństwo konstrukcji: Elementy nośne balustrady mogą być trwale zintegrowane z konstrukcją ścian lub stropu, zanim warstwa termoizolacyjna zostanie nałożona.
• Eliminacja mostków termicznych: Brak konieczności wiercenia przez styropian całkowicie eliminuje ryzyko powstania mostków termicznych w tym miejscu. Zastosowanie specjalnych kotew zespolonych z murem jest wówczas prostsze i bardziej efektywne.
• Niższe koszty: Zazwyczaj jest to rozwiązanie tańsze, ponieważ nie wymaga stosowania skomplikowanych systemów dystansowych i tulei przechodzących przez izolację.
• Łatwość wykonania: Prace montażowe są prostsze i szybsze, gdy nie trzeba martwić się o precyzję względem warstwy izolacyjnej.

Montaż Po Ociepleniu - Kiedy Jest Konieczny?

W sytuacjach, gdy budynek jest już wykończony lub modernizacja elewacji następuje po wcześniejszym montażu balustrad, konieczne staje się zastosowanie opisanych wyżej metod montażu przez styropian. W takich przypadkach kluczowe jest zastosowanie systemów gwarantujących bezpieczeństwo, takie jak kotwy chemiczne w połączeniu z tulejami dystansowymi lub specjalistyczne systemy mocowania.

Podsumowanie - Bezpieczeństwo i Trwałość

Mocowanie balustrady przez styropian wymaga staranności, właściwych materiałów i świadomości, że to inwestycja w bezpieczeństwo. Zastosowanie odpowiednich technologii, takich jak kotwy chemiczne, tuleje dystansowe czy systemy modułowe, pozwala na bezpieczne zamocowanie balustrady przy zachowaniu ciągłości izolacji termicznej. Kluczowe jest precyzyjne wykonanie każdego etapu prac, od wiercenia otworów po aplikację materiałów uszczelniających i izolacyjnych. Pamiętaj - odpowiednie przygotowanie i świadomość potencjalnych pułapek to klucz do trwałej i bezpiecznej balustrady, która będzie służyć przez lata.
