Kompleksowe Badania Przeciwporażeniowe Maszyn Przemysłowych: Klucz do Bezpieczeństwa

Współczesny przemysł opiera się na zaawansowanych maszynach, których prawidłowe i bezpieczne działanie jest absolutnie kluczowe dla ciągłości produkcji i ochrony pracowników. W centrum tej tematyki znajduje się ochrona przeciwporażeniowa, czyli zespół środków mających na celu zapobieganie porażeniom prądem elektrycznym. Badania przeciwporażeniowe szlifierki, podobnie jak innych urządzeń przemysłowych, to proces wymagający precyzji, wiedzy i odpowiedniego sprzętu. W niniejszym artykule zgłębimy tajniki tych badań, analizując ich znaczenie, metody oraz aspekty prawne, aby zapewnić użytkownikom kompleksowe zrozumienie zagadnienia.

Podstawy Ochrony Przeciwporażeniowej w Maszynach Przemysłowych

Ochrona przeciwporażeniowa w maszynach przemysłowych ma na celu przede wszystkim zabezpieczenie użytkowników przed skutkami awarii instalacji elektrycznej. Kluczowe znaczenie mają tu dwa główne aspekty:

• Ochrona podstawowa: Polega na zapewnieniu izolacji podstawowej elementów pod napięciem, tak aby nawet w normalnych warunkach pracy nie było możliwości kontaktu z częściami czynnymi. Stosuje się tu różne klasy ochronności (I, II, III), które określają stopień izolacji i zabezpieczeń.
• Automatyczne wyłączenie zasilania: Jest to podstawowa metoda ochrony przed dotykiem pośrednim. W przypadku wystąpienia uszkodzenia, które może doprowadzić do pojawienia się niebezpiecznego napięcia na dostępnych częściach przewodzących obudowy, instalacja musi zapewnić szybkie samoczynne wyłączenie zasilania.

W przypadku maszyn przemysłowych, takich jak szlifierki, ważna jest również ochrona przed porażeniem przy uszkodzeniu, która jest realizowana poprzez połączenie części przewodzących obudowy z przewodem ochronnym sieci. W momencie pojawienia się na nich niebezpiecznego napięcia dotykowego, powoduje to przepływ prądu zwarciowego, który powinien zadziałać zabezpieczenie.

Regulacje Prawne i Normy w Zakresie Badań Elektrycznych

Choć w obowiązującym stanie prawnym brak jest precyzyjnych przepisów dotyczących czasokresów badań eksploatacyjnych urządzeń elektrycznych, a przepisy te nie określają precyzyjnie częstotliwości wykonywania okresowych badań i pomiarów, to nie ulega wątpliwości, że badania te należy przeprowadzić każdorazowo po wprowadzeniu zmian oraz we wszystkich przypadkach, gdy istnieje podejrzenie, że stan izolacji lub ochrony przeciwporażeniowej uległ pogorszeniu lub wystąpiły uszkodzenia.

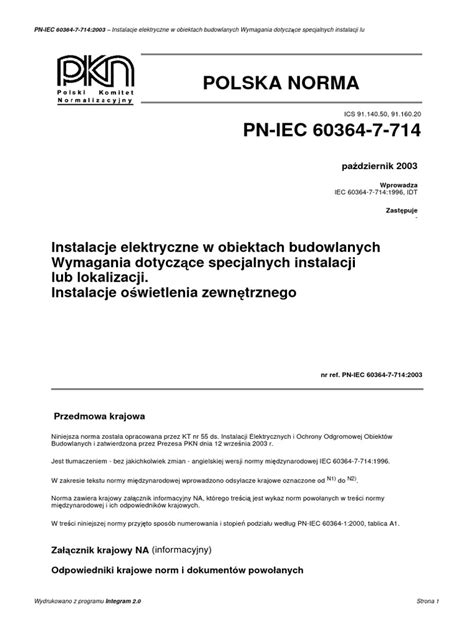

Ważnym dokumentem jest ustawa z dnia 7 lipca 1994 r. - Prawo budowlane, która w kontekście bezpieczeństwa instalacji elektrycznych stanowi fundament prawny. Dodatkowo, norma PN-IEC 60364-6-61 szczegółowo opisuje próby i oględziny wymagane do wykonania, obejmując zarówno sprawdzenia odbiorcze (rozdział 61), jak i okresowe (rozdział 62). Norma ta zawiera rozszerzony, w stosunku do starszych wersji, zakres tematyczny z wieloma nowymi, bardziej szczegółowymi informacjami.

Producent maszyny, w instrukcjach dostarczonych wraz z urządzeniem, powinien określić zasady bezpiecznego montażu i eksploatacji, w tym wymagane badania i pomiary, a także wskazać serwis, który może takie badania wykonać. W deklaracji zgodności WE producent gwarantuje, że maszyna spełnia wszystkie odpowiednie przepisy dyrektywy 2006/42/WE Parlamentu Europejskiego i Rady. Pracodawca, na podstawie instrukcji producenta i własnej oceny, powinien określić częstotliwość wykonywania okresowych pomiarów elektrycznych dla poszczególnych urządzeń technicznych.

Kluczowe Badania i Pomiary w Ochronie Przeciwporażeniowej

Badania przeciwporażeniowe maszyn przemysłowych obejmują szereg kluczowych pomiarów, które pozwalają ocenić skuteczność zastosowanych zabezpieczeń. Do najważniejszych należą:

1. Pomiar Ciągłości Przewodów Ochronnych

Pomiar ciągłości przewodów ochronnych to podstawowy test potwierdzający integralność ścieżek ochronnych instalacji elektrycznej. Przeprowadza się go przy wyłączonym zasilaniu, zazwyczaj przy użyciu źródła prądu stałego o niskim napięciu od 4 do 24 V, w stanie bez obciążenia i po obciążeniu prądem co najmniej 0,2 A. Norma PN-IEC 60364-6-61 wymaga, aby wynik pomiaru rezystancji przewodów ochronnych był bardzo niski, zazwyczaj około 1 Ω lub mniej, co świadczy o dobrej ciągłości i skuteczności ochrony. Istotne jest również dokładne dokręcenie zacisków, aby uniknąć błędów w pomiarze. Pomiar rezystancji przewodów ochronnych polega na zmierzeniu rezystancji R między każdą częścią przewodzącą dostępną a najbliższym punktem głównego przewodu wyrównawczego, który ma zachowaną ciągłość z uziomem.

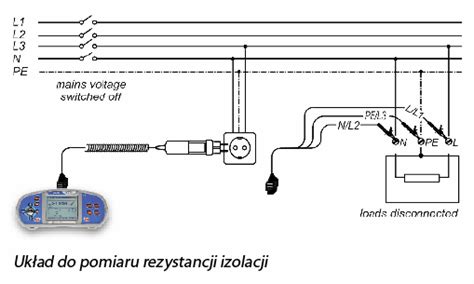

2. Pomiar Rezystancji Izolacji

Pomiar rezystancji izolacji określa stan izolacji przewodów, mający decydujący wpływ na bezpieczeństwo obsługi i prawidłowe funkcjonowanie urządzeń elektrycznych. Dobry stan izolacji jest gwarancją ochrony przed dotykiem bezpośrednim, czyli przed porażeniem prądem elektrycznym, szczególnie podczas pomiaru L-PE, N-PE. Pomiary rezystancji izolacji wykonuje się w instalacji odłączonej od zasilania. Rezystancję izolacji należy mierzyć pomiędzy kolejnymi parami przewodów czynnych oraz pomiędzy każdym przewodem czynnym i ziemią. Przewody ochronne PE i ochronno-neutralne PEN traktuje się jako ziemię, a przewód neutralny N jako przewód czynny. Norma pozwala na pomiar pomiędzy połączonymi razem przewodami czynnymi a przewodem ochronnym. Jeżeli wynik budzi wątpliwości, pomiar należy wykonać dla wszystkich przewodów z osobna.

W przypadku pomiarów urządzeń przemysłowych, oprócz aktualnego stanu izolacji, istotne jest również przeliczenie wyników do temperatury odniesienia 20 ℃, jeśli pomiar wykonano w innej temperaturze. W maszynach przemysłowych najczęściej mierzy się przewód zasilający (wlz) od puszki przyłączeniowej głównego zasilania aż po rozłącznik izolacyjny, przy odłączonym zasilaniu sieciowym i wyłączonym rozłączniku.

Uwaga praktyczna! Jeżeli mierzone są obwody gniazd i istnieje wątpliwość co do odłączenia odbiorników, można ustawić pomiar napięciem 250 V DC. Odbiornikowi nic się nie stanie, a miernik wskaże rezystancję rzędu kilku kΩ, co pozwoli zorientować się, że coś jest nie tak.

3. Pomiar Impedancji Pętli Zwarcia (IPZ)

Pomiar impedancji pętli zwarcia służy sprawdzeniu poziomu bezpieczeństwa instalacji elektrycznych i jej użytkowników poprzez ocenę skuteczności samoczynnego wyłączenia zasilania. Impedancja pętli zwarcia (Zs) to całkowita impedancja obwodu, przez który popłynie prąd w przypadku zwarcia między przewodem fazowym a przewodem ochronnym. Na podstawie tej wartości można obliczyć prąd zwarciowy. Warunkiem skuteczności ochrony jest spełnienie warunku samoczynnego wyłączenia zasilania, co oznacza, że prąd zwarciowy musi być wystarczająco duży, aby zadziałało zabezpieczenie w odpowiednim czasie.

W przypadku wyłącznika nadprądowego na zasilaniu, który ma największą wartość prądu znamionowego bądź wyłączającego (Ia), spełnienie warunku samoczynnego wyłączenia zasilania na tym zabezpieczeniu gwarantuje jego spełnienie również dla kolejnych wyłączników w obwodzie. Warunkiem jest uprzedni pomiar ciągłości przewodów ochronnych.

Wyzwaniem w pomiarze IPZ może być obecność wyłącznika różnicowoprądowego (RCD). Aby zapobiec jego zadziałaniu podczas pomiaru, stosuje się funkcję pomiaru małym prądem lub zbocznikowanie styków RCD. Należy jednak pamiętać, że pomiar małą wartością prądu jest obarczony dużymi błędami i nie pozwala na wykrywanie słabych połączeń. Wartość pomiaru powinna być powyżej 0,5 Ω, aby mieściła się w granicach błędu, co w instalacjach z niewielką odległością od transformatora i dużymi przekrojami przewodów może być problemem.

W obwodach z RCD oraz wyłącznikiem nadprądowym, jeżeli RCD jest traktowany jako ochrona uzupełniająca, zaleca się wykonanie dwóch osobnych protokołów pomiarowych.

4. Pomiar Napięcia Dotykowego

Pomiar napięcia dotykowego wykonuje się podczas symulowanego zwarcia między metalową obudową urządzenia a ziemią, aby ocenić, czy napięcie na obudowie pozostaje w bezpiecznych granicach. Jest to szczególnie ważne w obwodach zasilanych z urządzeń energoelektronicznych (np. przemiennik częstotliwości, UPS), gdzie tradycyjna pętla zwarcia może nie dawać pełnego obrazu bezpieczeństwa. W takich przypadkach sprawdza się warunek obniżenia napięcia dotykowego.

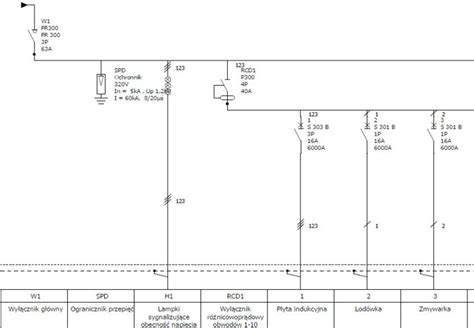

5. Sprawdzanie Wyłączników Różnicowoprądowych (RCD)

Wyłączniki różnicowoprądowe są jednymi z najskuteczniejszych środków ochrony przeciwporażeniowej. Porównują one prądy dopływające i powracające w obwodzie, wykrywając różnicę prądów płynących do ziemi. W przypadku wystąpienia zagrożenia, szybko wyłączają zasilanie. Sprawdzanie RCD polega na testowaniu ich reakcji na prąd różnicowy o wartości nominalnej IΔn oraz jego wielokrotności (np. 5×IΔn). Wyłącznik RCD powinien odłączyć zasilanie w czasie poniżej 0,1-0,3 sekundy, w zależności od typu i wymagań normowych. Test przeprowadza się za pomocą specjalistycznych przyrządów testowych. Badanie RCD najlepiej wykonywać na jego zaciskach, aby uzyskać najbardziej wiarygodne wyniki.

6. Pomiar Rezystancji Uziemienia

Jakość uziemień ma kluczowe znaczenie dla bezpieczeństwa użytkowania instalacji i urządzeń elektrycznych, zwłaszcza dla skuteczności ochrony przeciwporażeniowej i odgromowej. Pomiary rezystancji uziemienia wykonuje się w celu określenia, czy dane uziemienie spełnia wymagania ustawowe i normatywne. Na dokładność wyników wpływa rezystywność gruntu, ale również procesy korozji i zmiany w gruncie.

Dostępnych jest kilka metod pomiaru rezystancji uziemienia:

• Metoda 3p (3-przewodowa): Najczęściej używana przy pomiarach pojedynczych uziemień.
• Metoda 4p (4-przewodowa): Stosowana dla uzyskania bardzo wysokiej dokładności.
• Metody cęgowe: Umożliwiają pomiar bez rozłączania złącz kontrolnych. Stosuje się je w przypadkach uziemień złożonych (metoda 3p z cęgami) lub na terenach zurbanizowanych, gdzie brak możliwości umieszczenia sond (metoda dwucęgowa).
• Metoda udarowa: Wykorzystywana dla uziemień odgromowych, uwzględniająca składowe reaktancyjne.
• Metoda pętli zwarcia: Zapewnia przybliżoną wartość rezystancji, stosowana gdy inne metody są niemożliwe.

Kwestią podstawowego znaczenia dla wyboru metody jest rodzaj i funkcja instalacji uziemiającej.

Narzędzia i Procedury Pomiarowe

Poprawne wykonanie pomiarów i badań elektrycznych wymaga odpowiedniej wiedzy, doświadczenia oraz precyzyjnych przyrządów pomiarowych. Ustawa „Prawo o miarach” z dnia 11 maja 2001 r. reguluje kwestie metrologii i wymagań dotyczących przyrządów pomiarowych.

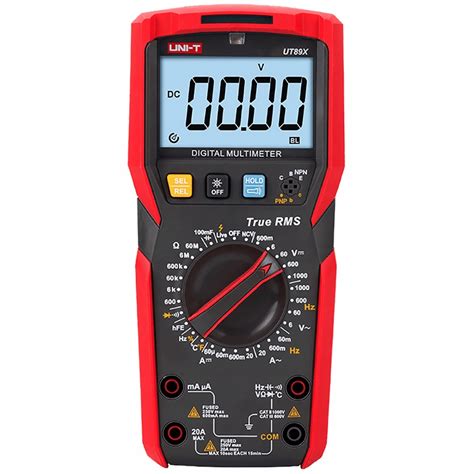

Na rynku dostępnych jest wiele profesjonalnych mierników, takich jak te oferowane przez firmę Sonel, które ułatwiają wykonywanie pomiarów i generowanie protokołów. Programy do tworzenia protokołów, np. Sonel PE5, PROTON+, Krystyn 2000, pozwalają na uporządkowanie wyników badań.

Procedura pomiarowa zazwyczaj rozpoczyna się od dokładnych oględzin instalacji elektrycznej na maszynie. Po stwierdzeniu jej poprawności i braku uchybień, przystępuje się do prób i pomiarów, które mają potwierdzić zgodność z normami i dokumentacją techniczną.

Błąd Pomiarowy i Jego Znaczenie

Pomiary powinny być wykonywane poprawnie, aby wyciągane wnioski były właściwe. Sam wynik pomiaru może dawać pozytywną ocenę skuteczności ochrony, jednak wliczając błąd pomiarowy wynikający z niepewności przyrządu pomiarowego, możemy się zdziwić, że nie spełniamy już wymogów. Na przykład, pomiar impedancji pętli zwarcia miernikiem Sonel MPI 505 z funkcją RCD może dać wynik 0,42 Ω. Do tego wyniku należy doliczyć błąd pomiarowy ±0,13 Ω (±6% wartości mierzonej). W przypadku impedancji dopuszczalna niepewność robocza pomiaru to 30%. Każdy wynik poniżej wartości 0,5 Ω jest obarczony niepewnością pomiaru.

Dlatego też, do wyliczania obliczonej wartości stosowanie współczynnika korekcyjnego jest zalecane, co obniży wartość wymaganej impedancji, ale zapewni pewność, że ochrona jest spełniona z „zapasem”.

Wzorcowanie i Kalibracja Przyrządów Pomiarowych

Obecnie nie istnieją żadne przepisy prawne wyznaczające precyzyjnie okresy wzorcowania (kalibracji) mierników elektrycznych, co skutkuje brakiem konkretnych okresów ważności świadectw wzorcowań. Norma PN-ISO 10012:2004P nakłada jednak obowiązek okresowej kontroli urządzeń służących do wykonywania pomiarów, szczególnie dla firm posiadających System Zarządzania Jakością ISO 9001.

Zgodnie z tą normą, producent przyrządu pomiarowego może sugerować okresy wzorcowań. Zdecydowana większość producentów zaleca wykonywanie kalibracji mierników co 12 miesięcy. W praktyce, dzięki wykonywaniu wzorcowania zgodnie z zaleceniami producentów, możemy być pewni, że przyrząd pomiarowy jest sprawny i dostarcza wiarygodnych wyników.

Podsumowanie: Bezpieczeństwo jako Priorytet

Badania przeciwporażeniowe maszyn przemysłowych to nie tylko wymóg prawny, ale przede wszystkim klucz do zapewnienia bezpieczeństwa pracownikom i ciągłości produkcji. Regularne i prawidłowo wykonane pomiary, przy użyciu odpowiedniego sprzętu i wiedzy, pozwalają na wczesne wykrycie potencjalnych zagrożeń i zapobieganie awariom. Każde urządzenie elektryczne wykorzystywane w pracy musi być poddawane okresowym badaniom przez wykwalifikowanego elektryka pomiarowca, a każde badanie musi zakończyć się sporządzeniem protokołu. Pamiętajmy, że bezpieczeństwo elektryczne jest wspólną odpowiedzialnością producentów, pracodawców i pracowników.
