ABS: Przedni prawy zawór dolotowy – serce systemu zapobiegania blokowaniu kół

Od 2004 roku każdy nowy samochód sprzedawany na terenie Unii Europejskiej musi być obowiązkowo wyposażony w system ABS (Anti-lock Braking System). Ta powszechnie stosowana technologia znacząco wpływa na bezpieczeństwo kierowców i pasażerów, minimalizując ryzyko utraty kontroli nad pojazdem podczas gwałtownego hamowania. Choć ABS jest systemem złożonym, jego podstawowe działanie opiera się na precyzyjnym sterowaniu ciśnieniem płynu hamulcowego w poszczególnych obwodach. Kluczową rolę w tym procesie odgrywa przedni prawy zawór dolotowy, będący integralną częścią modulatora ABS.

Czym jest system ABS i dlaczego jest tak ważny?

System ABS został zaprojektowany, aby zapobiegać blokowaniu się kół podczas hamowania. W sytuacji awaryjnej, gdy kierowca mocno wciska pedał hamulca, koła mogą przestać się obracać, mimo że pojazd wciąż się porusza. W takim przypadku samochód traci przyczepność, a kierowca kontrolę nad torem jazdy. ABS ma przede wszystkim nie dopuścić do utraty stabilności pojazdu podczas hamowania, zapewniając kierowcy możliwość manewrowania i utrzymania kontroli nad pojazdem. Wtargnięcie pieszego na jezdnię, omijanie przeszkody czy chęć uniknięcia kolizji z drugim autem - z pewnością niejeden kierowca przynajmniej raz znalazł się w sytuacji, kiedy niezbędne było hamowanie awaryjne. Jeżeli podczas gwałtownej próby zatrzymania samochodu na desce rozdzielczej zapala się charakterystyczna kontrolka ABS, oznacza to, że aktywowany został system zapobiegający blokowaniu się kół. Jego niewątpliwą zaletą jest prostota budowy oraz działania, choć w nowoczesnych samochodach liczba komponentów elektronicznych odpowiedzialnych za jego pracę znacząco wzrasta.

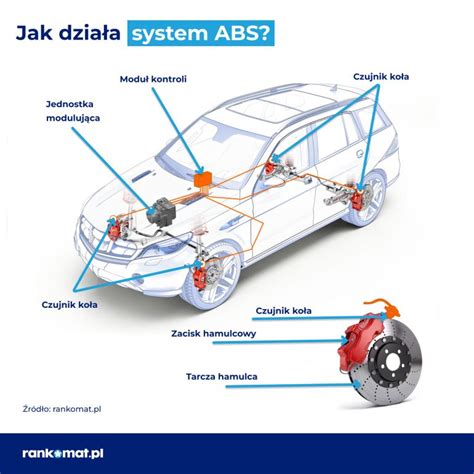

Jak działa ABS? Rola przedniego prawego zaworu dolotowego

Zasada działania ABS polega na pulsacyjnym regulowaniu siły hamowania w taki sposób, aby utrzymać koła na granicy poślizgu. Podczas nagłego hamowania, zwłaszcza na śliskiej nawierzchni (np. mokrej drodze, śniegu lub lodzie), czujniki monitorują prędkość obrotową każdego koła. Jeśli czujnik wykryje, że jedno z kół zaczyna się blokować, moduł sterujący wysyła sygnał do pompy ABS. Pompa ta, współpracując z zaworami hydraulicznymi, zaczyna modulować ciśnienie płynu hamulcowego.

Przedni prawy zawór dolotowy, będący częścią modulatora ABS, odgrywa kluczową rolę w tym procesie. Gdy moduł sterujący wykryje tendencję do blokowania przedniego prawego koła, wysyła sygnał do zaworu dolotowego. Zawór ten, znajdujący się na drodze przepływu płynu hamulcowego z głównego pompy do zacisku hamulcowego, może chwilowo zamknąć dopływ płynu lub go ograniczyć. Dzięki temu ciśnienie w przewodzie hamulcowym danego koła jest redukowane, co pozwala mu odzyskać prędkość obrotową i przyczepność. Po odzyskaniu prędkości, zawór ponownie otwiera się, przywracając pełne ciśnienie. Cały ten cykl - redukcja ciśnienia, utrzymanie go, a następnie ponowny wzrost - może odbywać się wielokrotnie w ciągu sekundy, tworząc charakterystyczne pulsowanie wyczuwalne na pedale hamulca.

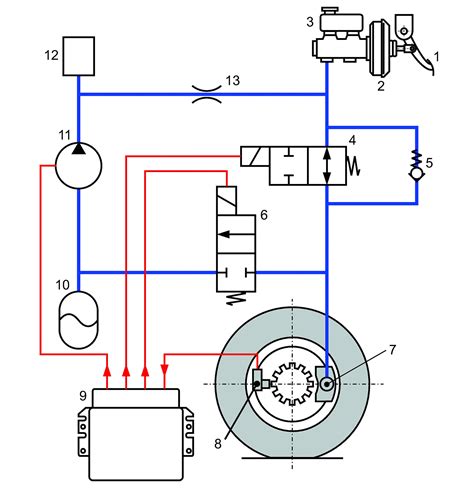

Budowa systemu ABS

System zapobiegający blokowaniu kół jest stosunkowo prostą konstrukcją, której praca opiera się na analizie prędkości obrotowej. Komputer pokładowy wykorzystuje do tego dane wysyłane z sensorów umieszczonych w kołach.

W skład układu ABS wchodzą:

• Czujnik prędkości obrotowej: Umieszczony przy każdym kole, monitoruje jego prędkość. W przypadku wykrycia nieprawidłowości, sensor wysyła informację do modułu sterującego. Czujniki te działają na różnych zasadach, np. wykorzystując pierścień impulsowy z wycięciami i cewkę elektromagnagnetyczną lub efekt Halla.
• Moduł sterujący (ECU): Odbiera informacje z czujników i na ich podstawie decyduje o konieczności zmniejszenia ciśnienia w układzie hamulcowym, aby zapobiec blokowaniu kół. Jest to „mózg” systemu, który analizuje dane i wysyła polecenia do pozostałych elementów.
• Pompa ABS (modulator): Odpowiada za regulowanie ciśnienia w układzie hamulcowym. W przypadku hamowania awaryjnego moduluje odpowiednio poziomem ciśnienia, co pozwala zachować kontrolę nad autem. Pompa składa się z silnika elektrycznego, zaworów elektromagnetycznych i podstawy, do której podłączone są przewody hamulcowe.
• Zawory: Elementy kontrolujące przepływ płynu hamulcowego. W zależności od sytuacji otwierają lub zamykają się, aby regulować ciśnienie. W systemie ABS zazwyczaj stosuje się dwa rodzaje zaworów dla każdego obwodu hydraulicznego: dolotowy (wlotowy) i wylotowy (zwrotny). Przedni prawy zawór dolotowy jest jednym z tych kluczowych elementów.

Jak hamować samochodem z ABS?

Zatrzymanie samochodu wyposażonego w ABS nie wymaga użycia żadnej specjalnej techniki. System uruchamia się samoczynnie w odpowiednich warunkach - aktywuje go nagłe, maksymalne wciśnięcie hamulca. Aby w pełni wykorzystać jego możliwości, nie należy zdejmować nogi z pedału aż do momentu całkowitego zatrzymania auta. Im stabilniej będziesz go trzymać, tym lepiej samochód wykorzysta potencjał tego systemu wspomagającego. Warto jednak pamiętać, że Anti-Lock Braking System nie został wymyślony przede wszystkim do skracania drogi awaryjnego zatrzymywania auta, ale do utrzymania stabilności i kontroli. Niemniej jednak, na suchej nawierzchni ABS potrafi wyraźnie zredukować odległość potrzebną do zatrzymania pojazdu.

Zapalona kontrolka ABS - co oznacza i czy można jechać dalej?

Kiedy kontrolka ABS pojawia się na chwilę podczas uruchamiania silnika, oznacza to, że system przeprowadza standardowy test sprawności podzespołów. Pojawienie się ikonki podczas gwałtownego hamowania również oznacza jego prawidłowe działanie. Problem pojawia się wtedy, gdy kontrolka ABS świeci się cały czas, lub regularnie zapala się i gaśnie. Jest to pierwszy sygnał, że układ jest uszkodzony.

Niegasnąca kontrolka ABS na desce rozdzielczej wcale nie oznacza, że musisz przerwać jazdę. Jednak specjaliści zalecają jak najszybszą wizytę w serwisie w celu zdiagnozowania przyczyny pojawienia się problemu. Pamiętaj, że jest to układ, który znacząco zwiększa bezpieczeństwo zarówno Twoje, jak i innych uczestników ruchu drogowego. Jego usterka realnie zagraża również bezpieczeństwu. Brak sprawnego ABS-u może prowadzić do szybszego zużycia opon z powodu ich częstego blokowania. Także elementy układu hamulcowego będą narażone na nadmierną eksploatację, co może skończyć się przyspieszoną wymianą klocków.

Najczęstsze usterki układu ABS

Do najczęstszych usterek układu ABS zalicza się:

• Uszkodzony czujnik ABS: Jest to jedna z najczęstszych przyczyn awarii. Objawem będzie blokada koła podczas gwałtownego zatrzymania. Jeżeli zauważyłeś, że trudniej Ci operować hamulcem, może to oznaczać uszkodzenie (lub zabrudzenie) sensora. Jego niesprawne działanie może przekłamywać odczyty, co może skutkować zbyt częstym włączaniem się systemu w sytuacjach, kiedy nie jest on wymagany. Awaria czujnika znacznie zwiększa ryzyko poślizgu, w szczególności na nierównej nawierzchni, a także nie zapewni Ci odpowiedniej kontroli nad pojazdem w sytuacji kryzysowej. Czujniki prędkości kół są zazwyczaj nierozbieralne i nienaprawialne - w razie uszkodzenia wymienia się je na nowe.
• Spalony bezpiecznik ABS: W takim przypadku system nie będzie działać, a hamulce będą działać w trybie standardowym. Oznacza to brak pulsacyjnego działania przy gwałtownym hamowaniu. Możesz także zauważyć nieprawidłową pracę innych systemów elektronicznych w samochodzie, ponieważ bezpiecznik ten może obsługiwać inne komponenty. Konsekwencją będzie także zwiększone zużycie opon oraz obniżenie skuteczności hamowania.
• Zapowietrzona lub uszkodzona pompa ABS: Jednym z poważniejszych problemów jest zapowietrzona pompa ABS. Objawy tej usterki zauważysz dość szybko. W przypadku jej zapowietrzenia pedał będzie działał zbyt miękko lub wręcz odwrotnie - bardzo opornie. Twoją uwagę powinno zwrócić nieregularne działanie hamulców, a podczas próby zatrzymania samochodu, z okolic pompy ABS możesz usłyszeć nietypowe dźwięki, wynikające z jej zapowietrzenia. Pompa ABS, zwana też modulatorem lub agregatem, odpowiada za prawidłowe działanie całego układu. W przypadku awarii zazwyczaj wymienia się ją w całości na nową, ponieważ nie powinna być rozbierana.

ABS a jazda zimą

Elektroniczny asystent hamowania może inaczej funkcjonować przy niższych temperaturach. Różnica jest widoczna szczególnie w trakcie jazdy po oblodzonej drodze. Sterująca układem pompa ABS uaktywnia się wtedy przy bardzo małych prędkościach, nawet przy lekkim użyciu hamulca. Uruchomienie się systemu ABS na bardzo śliskiej nawierzchni może poskutkować nieznacznym wydłużeniem się drogi hamowania. Mimo wszystko zdecydowanie poprawia się wtedy kontrola nad samochodem, co wpływa na bezpieczeństwo. Warto pamiętać, że na nawierzchniach o bardzo małej przyczepności, takich jak lód, ABS może nieznacznie wydłużyć drogę hamowania, jednak zapewnia stabilność pojazdu, co jest priorytetem.

Historia powstania układu ABS

Historia układu zapobiegającego blokowaniu kół sięga lat 20. XX wieku, kiedy pierwsze tego typu rozwiązania stosowano w lotnictwie. W 1936 roku firma Bosch opatentowała koncepcję systemu ABS przeznaczoną dla samochodów, jednak na jego praktyczne wdrożenie trzeba było poczekać kilka dekad. Pionierem w tej dziedzinie była brytyjska marka Jensen, która w 1966 roku wprowadziła na rynek coupé model FF, wyposażony w mechaniczno-hydrauliczny system opracowany przez firmę Teldix. Choć było to pierwsze auto produkowane seryjnie z takim układem, technologia ta nie zdobyła szerszej popularności. Przełom nastąpił w latach 70., gdy Mercedes-Benz we współpracy z firmą Bosch opracował pierwszy elektronicznie sterowany system ABS. Zadebiutował on w 1978 roku jako opcja w modelu klasy S, a już dwa lata później stał się standardowym wyposażeniem wszystkich modeli niemieckiego producenta. Obecnie ABS jest obowiązkowym elementem wyposażenia samochodów osobowych w krajach Unii Europejskiej i wielu innych częściach świata.

Systemy bezpieczeństwa wykorzystujące czujniki ABS

Czujniki prędkości obrotowej kół, będące integralną częścią systemu ABS, są wykorzystywane również przez inne, bardziej zaawansowane systemy bezpieczeństwa aktywnego. Jednym z nich jest ESP (Electronic Stability Program), który jest rozwinięciem układu ABS. ESP, korzystając z tych samych czujników prędkości obrotowej kół, dodatkowo odbiera sygnały z czujnika przyspieszeń i obrotu zamontowanego w samochodzie, kąta obrotu kierownicy oraz położenia pedału przyspieszenia. Kontrolując prędkości obrotowe kół i wiedząc, jak porusza się pojazd, ESP jest w stanie określić, czy samochód porusza się po wyznaczonym przez kierowcę torze, czy też znajduje się w stanie poślizgu. Jeśli wykryty zostanie poślizg, układ ogranicza moc silnika oraz tak moduluje ciśnieniem w układzie hamulcowym poszczególnych kół, aby wyprowadzić samochód z poślizgu.

Inne systemy, które czerpią z technologii ABS, to między innymi:

• ASR (Antriebsschlupfregelung) / TCS (Traction Control System): System kontroli trakcji zapobiega poślizgowi kół napędowych podczas przyspieszania. Jeśli czujnik ABS wykryje utratę przyczepności przez jedno z kół napędowych, system ingeruje, ograniczając moment obrotowy lub przyhamowując dane koło.
• Systemy wspomagające zjazd ze wzniesienia (Hill Descent Control) i podjazd pod wzniesienie (Hill Start Assist): Te systemy wykorzystują dane z czujników ABS do utrzymania pojazdu na wzniesieniu lub kontrolowania prędkości podczas zjazdu.
• Systemy kontroli ciśnienia w oponach (TPMS): Choć nie bezpośrednio powiązane z hamowaniem, niektóre systemy TPMS mogą wykorzystywać dane z czujników ABS do bardziej precyzyjnego określania ciśnienia w oponach.

Dbanie o układ hamulcowy i system ABS

Regularna konserwacja układu hamulcowego jest kluczowa dla prawidłowego działania systemu ABS. Należy pamiętać o:

• Regularnej wymianie klocków i tarcz hamulcowych: Zużyte elementy hamulcowe znacząco wpływają na efektywność hamowania całego systemu.
• Kontroli poziomu i jakości płynu hamulcowego: Płyn hamulcowy powinien być wymieniany zgodnie z zaleceniami producenta, zazwyczaj co 2 lata. Stary płyn traci swoje właściwości i może prowadzić do korozji elementów układu.
• Odpowietrzaniu układu hamulcowego: Zapowietrzenie układu jest jedną z najczęstszych i najpoważniejszych awarii, prowadzącą do spadku skuteczności hamowania, a nawet do zapadnięcia się pedału hamulca. Proces odpowietrzania układu hamulcowego z ABS jest bardziej skomplikowany niż w przypadku tradycyjnych układów i często wymaga użycia specjalistycznego sprzętu.

W przypadku wystąpienia awarii lub podejrzenia nieprawidłowej pracy systemu ABS, zaleca się kontakt z wykwalifikowanym mechanikiem. Samodzielna naprawa, zwłaszcza elementów takich jak pompa ABS czy moduł sterujący, jest trudna i problematyczna, a błędy mogą prowadzić do poważnych konsekwencji dla bezpieczeństwa.
