1892: Narodziny Innowacyjnego Systemu Żelbetowego Francoisa Hennebique'a

Żelbet, materiał budowlany, który zrewolucjonizował światową architekturę i inżynierię, jest wszechobecny w naszym otoczeniu. Od fundamentów budynków, przez mosty i tunele, po elementy dekoracyjne - żelbet stanowi fundament nowoczesnego budownictwa. Bez tego materiału trudno wyobrazić sobie współczesne budownictwo. Żelbet ma też inne, mało popularne nazwy: stalbet, stalobeton, żelazobeton. Żelbet w budownictwie zadebiutował w XIX wieku. I do dziś jest jednym z najważniejszych materiałów budowlanych. Żelbetowe konstrukcje stały się obecnie obowiązkowym elementem każdej większej budowy. Ale czym dokładnie jest ten materiał, jaka jest jego historia i dlaczego zyskał tak ogromną popularność? Szczególną rolę w jego rozwoju odegrał rok 1892, kiedy to inżynier Francois Hennebique opatentował innowacyjny system konstrukcji żelbetowej, który naukowo udowodnił korzyści płynące z połączenia betonu i stali.

Etymologia i Definicja Żelbetu

Nazwa „żelbet” jest zbitką słów „żelazo” i „beton”, co idealnie oddaje istotę tego materiału. Często spotykane są również określenia „żelazobeton” lub skrót „żelbet”. Rzadziej używa się formy „żelbeton”, która bywa uznawana za niepoprawną. Niezależnie od nazewnictwa, kluczowe jest zrozumienie, że żelbet to kompozytowe połączenie betonu i stali, które synergicznie łączy najlepsze cechy obu materiałów. Żelbet, zwany najpierw żelazobetonem, a później żelbetonem, to beton, który - szczególnie w strefach rozciąganych - jest dodatkowo wzmocniony stalowymi prętami - gładkimi lub żebrowanymi.

Charakterystyka i Właściwości Żelbetu

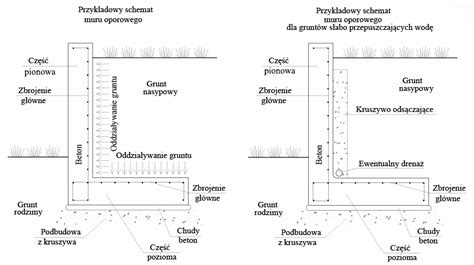

Beton, sam w sobie, charakteryzuje się doskonałą wytrzymałością na ściskanie, co czyni go idealnym do przenoszenia dużych obciążeń pionowych. Jednak jego słabym punktem jest niska wytrzymałość na rozciąganie. W tym miejscu do akcji wkracza stal. Elementy stalowe, zwane zbrojeniem, wykonane najczęściej w postaci prętów, siatek, lin czy kabli, przejmują naprężenia rozciągające w konstrukcji żelbetowej. Dzięki temu połączeniu, żelbet łączy w sobie wytrzymałość betonu na ściskanie i stali na rozciąganie, tworząc materiał o wyjątkowych właściwościach mechanicznych. Dzięki zbrojeniu zdecydowanie wzrasta nośność konstrukcji z betonu - zginanych oraz ściskanych osiowo i mimośrodowo.

Połączenie stali i betonu pozwala na optymalne wykorzystanie najlepszych zalet obu materiałów, ponieważ duża przyczepność stali do betonu gwarantuje trwałe zespolenie. Ważny jest również fakt, że oba materiały mają zbliżoną rozszerzalność termiczną, czyli pod wpływem temperatury zmieniają one swoją objętość w podobnym stopniu. Współpraca betonu i stali jest możliwa dzięki kilku kluczowym czynnikom. Przede wszystkim, przyczepność betonu do stali, zwiększana przez stosowanie prętów żebrowanych, zapewnia efektywne przekazywanie naprężeń. Dodatkowo, zbliżona rozszerzalność termiczna obu materiałów zapobiega powstawaniu naprężeń wewnętrznych w wyniku zmian temperatury.

Wzmocnienie stalowymi prętami wykorzystuje się wówczas, gdy konstrukcja betonowa jest narażona na silne działanie sił rozciągających. Sam beton jest kruchy i nie przenosi sił rozciągających. Do najczęściej wzmacnianych w ten sposób konstrukcji budowlanych należą nadproża okienne i drzwiowe, stropy oraz ławy fundamentowe. Technologia dobrze sprawdza się też przy słupach, schodach, tarasach czy balkonach. Beton zbrojony wykorzystuje się również poza obszarem budynku, np. na podjazdach.

Zalety Żelbetu

Żelbet to materiał o niezwykłych właściwościach, który zdobył ogromną popularność w budownictwie dzięki szeregowi zalet:

• Wytrzymałość: Żelbet charakteryzuje się wysoką wytrzymałością na ściskanie i rozciąganie, co pozwala na wznoszenie konstrukcji o dużych obciążeniach.
• Odporność ogniowa: Beton chroni stalowe zbrojenie przed wysoką temperaturą, zapewniając dobrą odporność ogniową konstrukcji.
• Trwałość: Żelbet jest materiałem trwałym i odpornym na działanie czynników atmosferycznych, co gwarantuje długą żywotność konstrukcji.
• Elastyczność kształtowania: Żelbet można formować w niemal dowolne kształty, co daje dużą swobodę projektantom i architektom.
• Odporność na korozję: Otulina betonowa chroni stalowe zbrojenie przed korozją, pod warunkiem zachowania odpowiedniej grubości i jakości betonu.
• Ekonomiczność: Żelbet jest stosunkowo tanim materiałem w porównaniu z innymi materiałami konstrukcyjnymi o podobnych właściwościach.
• Izolacja akustyczna: Żelbet posiada dobre właściwości izolacyjne, tłumiąc dźwięki.
• Wielofunkcyjność: Żelbet znajduje zastosowanie w różnorodnych konstrukcjach, od budynków mieszkalnych po infrastrukturę.
• Prefabrykacja i wykonanie na miejscu: Elementy żelbetowe mogą być prefabrykowane w fabrykach lub wykonywane bezpośrednio na placu budowy.
• Minimalna konserwacja: Konstrukcje żelbetowe wymagają stosunkowo niewielkiej konserwacji.

Wady Żelbetu

Mimo licznych zalet, żelbet posiada również pewne wady, które należy wziąć pod uwagę podczas projektowania i budowy:

• Podatność na korozję: Mimo ochrony betonowej, korozja zbrojenia jest potencjalnym problemem, szczególnie w agresywnym środowisku (np. zasolenie).
• Ograniczona wytrzymałość na rozciąganie samego betonu: Wymaga stosowania zbrojenia, co generuje dodatkowe koszty i pracochłonność.
• Masa i wymiary: Żelbet jest materiałem ciężkim i masywnym, co może wpływać na koszty transportu i montażu.
• Szczelność: Beton może być porowaty i przepuszczalny dla wody, co wymaga odpowiednich zabezpieczeń, szczególnie w konstrukcjach hydrotechnicznych.
• Skurcz i pęcznienie: Podczas procesu utwardzania betonu może występować skurcz, a w wyniku zmian temperatury pęcznienie, co może prowadzić do powstawania pęknięć.
• Trudność modyfikacji: Po utwardzeniu betonu zmiana kształtu lub modyfikacja konstrukcji może być utrudniona i kosztowna.
• Wymagania wykonawcze: Wymaga starannego wykonawstwa i przestrzegania technologii betonowania i zbrojenia.

Podział Żelbetu ze względu na Sposób Współpracy Zbrojenia

Ze względu na sposób, w jaki stalowe zbrojenie współpracuje z betonem, wyróżniamy różne rodzaje żelbetu:

• Żelbet Klasyczny: Szkielet z prętów stalowych jest umieszczany w szalunku i zalewany betonem. Po stwardnieniu betonu, stal przejmuje naprężenia rozciągające, a beton ściskające. Współpraca opiera się na przyczepności i zbliżonej rozszerzalności termicznej.
• Siatkobeton: Zbrojenie w postaci siatek (tkanych lub zgrzewanych) o małych oczkach. Charakteryzuje się zwiększoną odpornością na obciążenia dynamiczne, jednorodnością i szczelnością.
• Beton Sprężony: Wykorzystuje stal o wysokiej wytrzymałości. Wprowadza się sztuczne naprężenia ściskające w betonie, które kompensują naprężenia rozciągające od obciążeń użytkowych. Wyróżniamy:
  • Strunobeton: Struny stalowe są naprężane przed betonowaniem, a po stwardnieniu betonu naciąg jest zwalniany, wprowadzając naprężenia ściskające.
  • Kablobeton: Kable sprężające są wprowadzane do kanałów w betonie po jego stwardnieniu i naprężane. Kanały są następnie wypełniane zaczynem cementowym.
• Fibrobeton (Drutobeton, Włóknobeton): Beton zbrojony krótkimi włóknami stalowymi lub z tworzyw sztucznych, rozmieszczonymi równomiernie w masie betonowej.

Historia Żelbetu - Od Eksperymentu do Rewolucji Budowlanej

Historia żelbetu sięga XIX wieku, kiedy to pionierzy budownictwa zaczęli eksperymentować z łączeniem betonu i stali. Choć idea wzmacniania betonu stalą wydaje się prosta, jej praktyczne zastosowanie wymagało czasu i innowacji.

Historia żelbetu rozpoczęła się w XIX w. Jako pierwszy, beton ze zbrojeniem, połączył Joseph-Louis Lambot, który w roku 1848 z tego materiału zbudował barkę zaprezentowaną na wystawie w Paryżu w 1855 r. W 1867 francuski ogrodnik Joseph Monier wykonał z betonu zbrojonego siatką doniczki na kwiaty. Gdy zauważył, że podczas mrozu nie uległa ona spękaniom, opatentował swój wynalazek. Anegdota głosi, że żelbet powstał przez przypadek. Monier przygotował żelazny kosz ogrodowy, który niechcący wpadł mu do przygotowanej płynnej mieszanki betonowej. Gdy ogrodnik wyjął kosz, beton stwardniał.

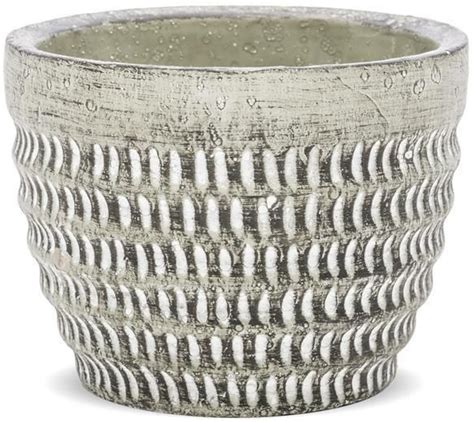

Za jednego z prekursorów żelbetu uważa się Josepha-Luisa Lambota, który w 1848 roku zbudował barkę z betonu wzmocnionego stalowym zbrojeniem. Swoje dzieło zaprezentował siedem lat później na wystawie w Paryżu. Kolejnym ważnym krokiem był patent Josepha Moniera z 1867 roku, dotyczący doniczek z żelbetu. Monier, ogrodnik, szukał trwalszego materiału na doniczki niż tradycyjna ceramika i w ten sposób, można powiedzieć przypadkiem, przyczynił się do rozwoju nowej technologii budowlanej.

Te wczesne eksperymenty były jednak bardziej intuicyjne niż oparte na solidnych podstawach naukowych. Dopiero Francois Hennebique w 1892 roku udowodnił naukowo korzyści płynące z połączenia betonu i stali. Hennebique nie tylko zrozumiał mechanizm działania żelbetu, ale także aktywnie promował i wdrażał tę technologię, zakładając firmę budowlaną specjalizującą się w konstrukcjach żelbetowych. W 1892 roku Hennebique opatentował innowacyjny system konstrukcji żelbetowej.

W 1894 roku powstał pierwszy most żelbetowy w Viggen w Szwajcarii oraz najstarszy most żelbetowy w Polsce, znajdujący się na Kanale Elbląskim. Te realizacje udowodniły praktyczne możliwości i trwałość nowego materiału.

W XX wieku nastąpił dalszy rozwój technologii żelbetowej. Eugène Freyssinet w 1920 roku wprowadził elementy sprężone, co otworzyło nowe możliwości w projektowaniu konstrukcji o dużych rozpiętościach i mniejszych przekrojach.

Beton a Żelbet - Kluczowe Różnice

Podstawową różnicą między betonem a żelbetem jest obecność zbrojenia stalowego w żelbecie. Beton jest materiałem o dużej wytrzymałości na ściskanie, ale słabej na rozciąganie. Żelbet, dzięki zbrojeniu, zyskuje zdolność do przenoszenia naprężeń rozciągających, co znacząco zwiększa jego nośność i zakres zastosowań. Można powiedzieć, że żelbet to udoskonalona wersja betonu, która łączy w sobie zalety obu materiałów.

Zastosowanie Żelbetu w Praktyce

Dane dotyczące zbrojenia, znajdują się w projekcie technicznym budynku. Tam znajdziemy klasę i gatunek stali, z której mają być wykonane pręty, a także ich długość oraz średnicę. Ważne, aby pamiętać o tych parametrach przy zakupie, ponieważ niedopuszczalne jest stosowanie innych prętów, niż określonych w projekcie. Kolejnym etapem prac jest oczyszczenie prętów z rdzy, farb czy innych zabrudzeń, ponieważ daje to gwarancję optymalnego zespolenia zbrojenia z betonem. Z prętów wykonuje się szkielet zbrojenia zgodnie z wytycznymi projektu.

W celu zwiększenia przyczepności betonu do stali stosuje się pręty żebrowane.

Odpowiednio przygotowany beton to kluczowa kwestia, która decyduje o trwałości żelbetu. Beton do konstrukcji żelbetowych można zamówić w wytwórni (tzw. beton towarowy) lub zrobić go samodzielnie. W pierwszym przypadku należy pamiętać, aby korzystać z usług sprawdzonych dostawców, dzięki czemu beton spełni wszystkie wymogi projektowe. W zależności od sposobu współpracy stali i betonu wyróżnia się różne rodzaje betonu zbrojonego. Należą do nich: żelbet, siatkobeton, beton sprężony oraz drutobeton.

- Jeśli chcemy zrobić beton sami, musimy zwrócić uwagę na kilka ważnych kwestii, przede wszystkim, uwzględnić klasę betonu wymienioną w opisie technicznym naszego projektu. Ważna jest niska nasiąkliwość oraz pożądana konsystencja mieszanki betonowej. Jeżeli mamy wątpliwości co do proporcji, zawsze możemy zwrócić się po ekspertyzę do laboratorium budowlanego. Przy betonowaniu i wypełnianiu szalunków (deskowań) trzeba zwrócić uwagę na szczelność szalunku. Dzięki temu unikniemy strat materiałowych i zapobiegniemy odsłonięciu elementów zbrojenia. Podczas betonowania konieczne jest użycie wibratorów, które rozprowadzą beton i szczelnie wypełnią wszystkie przestrzenie.

Żelbet w Polsce - Krótka Historia

W Polsce rozwój konstrukcji żelbetowych nastąpił pod koniec XIX i na początku XX w. Pierwszy most żelbetowy na ziemiach polskich wykonała firma wiedeńska w 1891 r. przez rzekę Rudawę w Krakowie. Był to most łukowy o rozpiętości 17,5 m. Konstrukcja ta dziś już nie istnieje. Zachowała się natomiast łukowa kładka dla pieszych, o rozpiętości 11,05 m, zbudowana w 1894 r. na terenie Politechniki Lwowskiej według projektu prof. Maksymiliana Thulliego. Również w 1894 r. wzniesiono - eksploatowany do dziś po kapitalnym remoncie w 1994 r. - żelbetowy jednoprzęsłowy most łukowy (sklepienie w postaci łuku bezprzegubowego) o rozpiętości 26,6 m (w świetle) na drodze Durlity-Myślice nad Kanałem Elbląskim. Do pierwszych większych budowli zalicza się wiadukt przy moście im. księcia J. Poniatowskiego w Warszawie, którego budowę ukończono w 1913 r. Dolne części filarów tego wiaduktu wykonano z betonu, przęsła łukowe z żelbetu, a pomost ze stali. Wiadukt ten jest - po przebudowie - eksploatowany do dziś.

Omówiono proces wprowadzania betonu zbrojonego do polskiej inżynierii mostowej w latach 1892-1918. Szczególne znaczenie w tamtym czasie miał ośrodek naukowy Politechniki Lwowskiej. Znaczącą rolę w popularyzacji mostów żelbetowych odegrała firma „Sosnowski i Zachariewicz”, działająca w Galicji i w Królestwie Polskim w latach 1902-1918. W Warszawie zbudowano wiadukt o konstrukcji żelbetowej długości 700 m, który stanowi do dziś dojazd do mostu im. Józefa Poniatowskiego.

Kilka dat z historii żelbetu: 1848 r. - Joseph-Luis Lambot połączył beton ze zbrojeniem i zbudował z tego materiału barkę, którą siedem lat później zademonstrował w Paryżu. 1867 r. - Joseph Monier po udanym eksperymencie z doniczką opatentował żelbet. 1892 r. - Francois Hennebique wyjaśnił naukowo, dlaczego beton połączony ze stalą zapewnia wyższą wytrzymałość. 1894 r. - wybudowany został pierwszy most żelbetowy w Viggen w Szwajcarii i najstarszy most żelbetowy w północnej Polsce na Kanale Elbląskim. 1920 r. - Eugène Freyssinet jako pierwszy zastosował elementy sprężone.

Podsumowanie

Żelbet, dzięki swoim wyjątkowym właściwościom i wszechstronności, pozostaje jednym z najważniejszych materiałów budowlanych na świecie. Od XIX wieku, kiedy to zadebiutował w budownictwie, przeszedł długą drogę rozwoju, stając się nieodzownym elementem nowoczesnej infrastruktury. Jego historia to historia innowacji, eksperymentów i triumfu inżynierii. Rozumienie właściwości, zalet i wad żelbetu jest kluczowe dla każdego, kto zajmuje się budownictwem i architekturą, pozwalając na świadome i efektywne wykorzystanie tego niezwykłego materiału. Połączenie betonu i stali, udoskonalane przez dziesięciolecia, stanowi fundament dzisiejszego świata, odzwierciedlając ludzką pomysłowość i dążenie do tworzenia trwałych i bezpiecznych konstrukcji.
